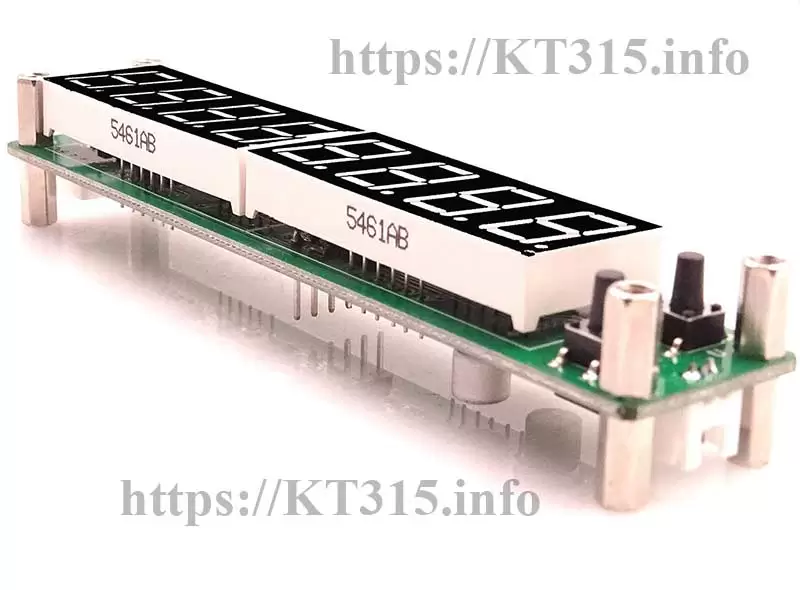

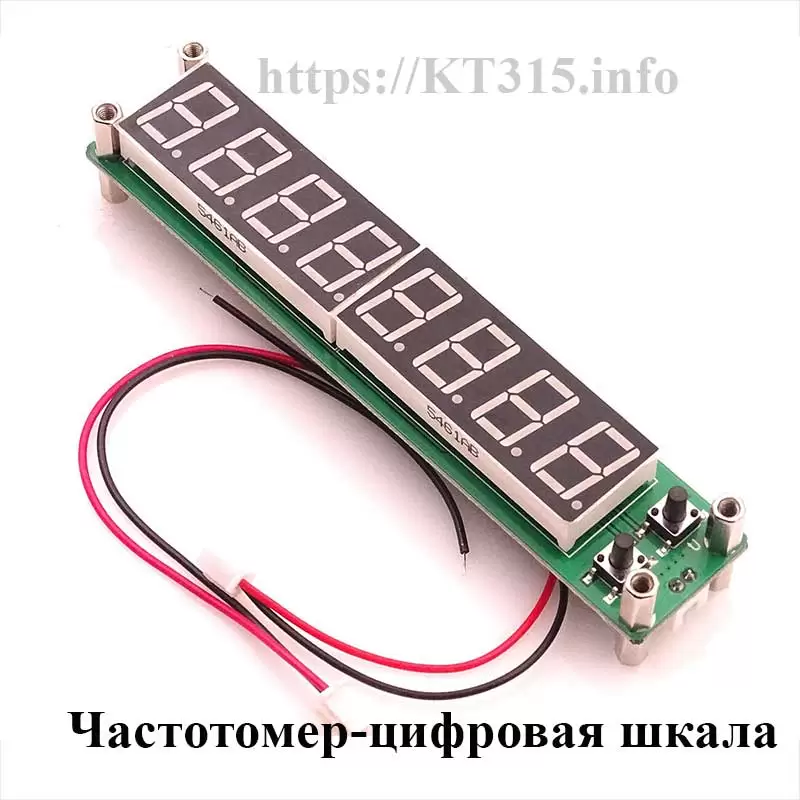

Частотомер цифровая шкала PLJ-8LED 8-значная
Основные возможности модуля включают следующее:
- Логическим ядром устройства служит микроконтроллер PIC16F648A компании Microchip.
• Устройство может измерять частоты до 2.4 ГГц.
• Опорным генератором, определяющим точность измерений, служит температурно-компенсированный управляемый напряжением кварцевый генератор (13.000 МГц VC-TCXO в корпусе 5032, со стабильностью частоты ±2.5 ppm).
• Уникальный алгоритм управления точным временем измерения (без использования прерывания таймера).
• Время измерения (от него зависит частота обновления дисплея) может быть 0.01, 0.1 и 1.0 секунд, что обеспечивает отображение частоты в реальном времени.
• Один коннектор для подачи измеряемой частоты поддерживает три режима измерения (Low channel / High channel / Auto mode).
• Можно настроить режимы учета промежуточных частот, чтобы добавлять их или вычитать из результата измерения частоты (режимы цифровой шкалы).

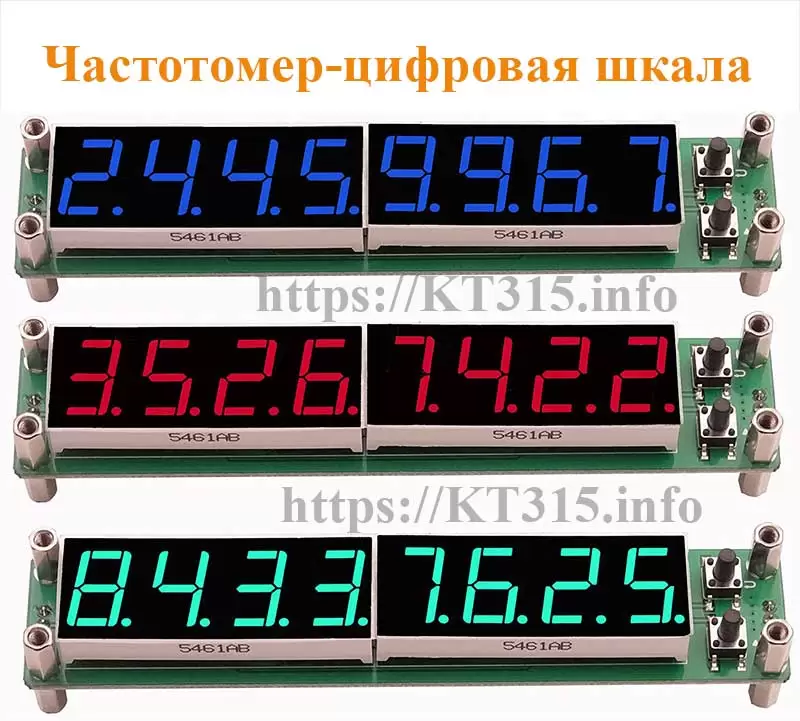

• Восемь цифр семисегментного светодиодного (LED) яркого дисплея высотой 0.56 дюйма (1.42 см). Яркость свечения цифр настраивается 8 градациями, с завода по умолчанию установлена максимальная яркость.
• Автоматическое гашение начальных нулей, выбираемый фильтр отображения недостоверной частоты, опциональная очистка последнего бита.
• Элегантно разработанная схема предоставляет простое управление устройством с помощью двух кнопок.
• Настройки сохраняются автоматически, и восстанавливаются при включении питания.
• Напряжение питания 9V .. 15V (с защитой от переполюсовки), ток потребления максимум 160 мА (для красных цифр LED-дисплея, настройка яркости 8).
• Размеры 125.5 x 25.5 x 21.5 мм, вес 46 грамм.
Параметры измерений. Схема модуля содержит буферные входные каскады на двухзатворных полевых транзисторах, что сделано с целью повысить входное сопротивление. Есть 3 режима работы: Low channel (канал низкой частоты), High channel (канал высокой частоты, используется входной делитель на 64), Auto Channel (автоматический выбор канала в зависимости от частоты).
Параметры Low channel (НЧ канал):
Диапазон измеряемых частот 0.1 МГц .. 60 МГц
Точность ± 100 Гц (время измерения 0.01 сек)
± 10 Гц (время измерения 0.1 сек)
± 1 Гц (время измерения 1 сек)
Чувствительность 0.1 МГц .. 10 МГц лучше 60 mVpp
10 МГц .. 60 МГц лучше 60 mVpp
60 МГц .. 75 МГц не указано.
Параметры High channel (ВЧ канал):
Диапазон измеряемых частот 20 МГц .. 2.4 ГГц
Точность ± 6400 Гц (время измерения 0.01 сек)
± 640 Гц (время измерения 0.1 сек)
± 64 Гц (время измерения 1 сек)
Чувствительность 20 МГц .. 30 МГц лучше 100 mVpp
30 МГц .. 60 МГц лучше 50 mVpp
60 МГц .. 2.4 ГГц не указано.
