Вопрос-ответ
FM-УКВ конвертер служит для прослушивания FM станций диапазона 88-108 МГц
на приемниках с отечественным диапазоном 65,9 — 74 МГц и 75-90 МГц японским.
Цены от 150-340 грн
- FМ конвертер c контуром последовательного подключения, 4 вывода, УКВ СССР диапазон (66-74) МГц
- FМ конвертер c кварцем последовательного подключения, 4 вывода, УКВ СССР диапазон (66-74) МГц
- FМ конвертер c контуром, с дополнительным усилителем радиосигнала, последовательного подключения, 4 вывода, УКВ СССР диапазон (66-74) МГц
- FМ конвертер (кварц) с дополнительным усилителем радиосигнала, последовательного подключения, 4 вывода, УКВ СССР диапазон (66-74) МГц
- FМ конвертер (контур) параллельного подключения, 3 вывода, УКВ СССР диапазон (66-74) МГц
- FМ конвертер (кварц) параллельного подключения, 3 вывода, УКВ СССР диапазон (66-74) МГц
- FМ конвертер для приёмников с японским диапазоном (76-90) МГц
- FM конвертер с кварцем, с дополнительным усилителем радиосигнала, последовательного подключения, для приёмников с японским диапазоном (76-90) МГц

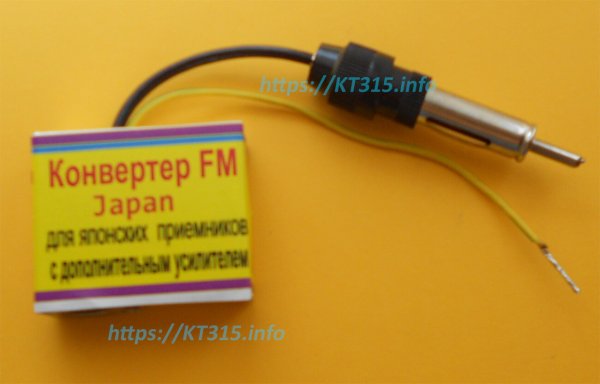

- FM конвертер (кварц), в корпусе с разъемами, японский диапазон (76-90) МГц
- FM конвертер (кварц), дополнительным усилителем радиосигнала, в корпусе с разъемами, японский диапазон (76-90) МГц
- FM конвертер с кварцем, дополнительным усилителем радиосигнала, в корпусе с разъемами, УКВ СССР диапазон (66-74) МГц
Популярные
Два типа конвертеров:
1. Последовательный, четыре вывода, устанавливается в разрыв антенного провода
2. Параллельный, три вывода, подключатся непосредственно, без разрыва, к антенному проводу
Ваш приемник СССР с конвертером будет принимать только полосу частот 8 МГц из всего диапазона FM 88-108 МГц (полная полоса 20 МГц)
При конвертировании переносится весь диапазон FM 88-108 МГц, но ваш приемник из всего перенесенного диапазона, может принимать только ширину своего диапазона частот блока УКВ, т. е. 8 Мгц (например от 100-108 МГц) или (от 88 Мгц-96 МГц) и т.д. в зависимости от вида конвертера и его настройки
Ширина полосы частот приемника СССР 66-74 Мгц =8 МГц
Ширина полосы частот приемника Япония 76-90 Мгц =14 МГц
Конвертер с кварцем, с дополнительным усилителем на транзисторе последовательного
подключения, 4 вывода, УКВ СССР диапазон ~66-74 МГц
На блок УКВ вашего приемника поступает постоянное напряжение 4-5 В. Это напряжение можно использовать для питания конвертера
От обмотки накала ламп и подсветки шкалы переменное напряжение 6 В. Необходимо это напряжение выпрямить и стабилизировать.
Готовый выпрямитель со стабилизатором на печатной плате можно заказ вместе с конвертером
Нужно выяснить:
– есть ли у вас на приемнике УКВ диапазон и естественно блок УКВ в самом приемнике (обычно это металлическая экранированная коробочка);
– работает ли ваш блок УКВ, для этого необходимо включить приемник на УКВ диапазоне. Наличие характерного шума (а еще лучше работающая радиостанция) как правило указывает на работающий УКВ блок. Есть приемники у которых есть шумоподавитель и тогда шума может быть не слышно;
– уточнить диапазон вашего УКВ диапазона и выбрать соответствующий конвертер;
– как далеко находится ваш приемник от радиостанции, нужен ли конвертер с дополнительным усилением на транзисторе или нужно еще установить дополнительный встроенный или внешний усилитель радиосигнала
Частотный диапазон: 65,9 — 74 МГц
В метрах: 4.1-4.6 м
Частотный диапазон: 76-90 МГц
Пройдите по ссылке
Подключение конвертера к приемнику ВЭФ-214
Дополнительно можно поставить после антенны перед конвертером усилитель ФМ диапазона (смотри каталог)
- При подключении конвертера магнитола будет прослушивать ФМ диапазон, а шкала частоты будет показывать частоту 76-90 МГц
- Если в машине есть активная антенна, то возможно не будет приема, в этом случае конвертер надо ставить перед усилителем антенны или подключить другую антенну
Все надо брать и пробовать - Конвертер без корпуса лучше ставить внутри магнитолы
- Питание +12 В подключать от замка зажигания, которое присутствует отдельно в разъеме магнитолы.
Упрощено и условно можно сказать, что конвертер действует как передатчик в диапазоне УКВ
и приемник в диапазоне ФМ
Принимает в диапазоне ФМ и передает на УКВ, то что принял
Никак, вы не сможете увеличить полосу пропускания блока УКВ вашего приемника.
Но есть обходные пути:
– способ от покупателя. Ставим два конвертера параллельно настроенные на разные частоты конвертирования. Переключая питания между конвертерами, расширяем принимаемый диапазон
– для приема всего диапазона ФМ от 88-108 МГц на вашем приемнике надо встроить туда тюнер FM (смотри страничку на сайте тюнера) Перейти по ссылке тюнера
Ничего не сделаешь
Ваша магнитола не имеет ЧМ (УКВ) диапазона а конвертер работает только с ним
SW диапазон – это короткие волны
AM – амплитудная модуляция
А нужна частотная
Если изначально сигнал был стерео, то на приемниках СССР будет моно сигнал.
Для прослушивания стереосигнала на приемниках СССР Типа “Ленинград, Рига и др.” надо установить стереодекодер (пройти по ссылке).
На всех остальных приемниках будет стерео сигнал
Примерные габариты плат: 13 мм* 34 мм
