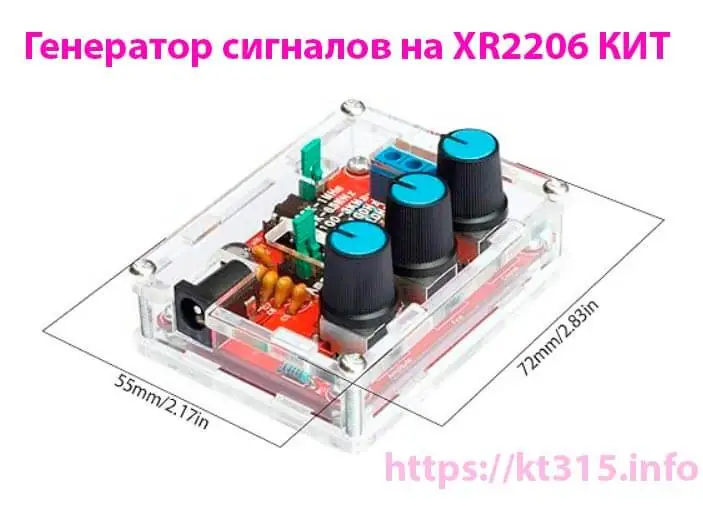

Генератор сигналов на базе XR2206 КИТ
Синусоидальная волна: Амплитуда: 0–3 В при входном напряжении 9 В постоянного тока, Искажение: менее 1% (при 1 кГц), Равномерность: +0,05 дБ 1 Гц – 100 кГц.
Прямоугольная волна: Амплитуда: 8 В (без нагрузки) при входном напряжении 9 В постоянного тока, Время нарастания: менее 50 нс (при 1 кГц), Время спада: менее 30 нс (при 1 кГц), Симметрия: менее 5% (при 1 кГц).
Треугольная волна: Амплитуда 0–3 В при входном напряжении 9 В постоянного тока, Линейность: менее 1% (до 100 кГц), 10 мА.
Регулируемость: Регулируемая частота и амплитуда, регулировка частоты с грубой и точной настройкой.
Применение: Может использоваться для тестирования или ремонта электронного оборудования для усиления сигнала и регулировки частоты.

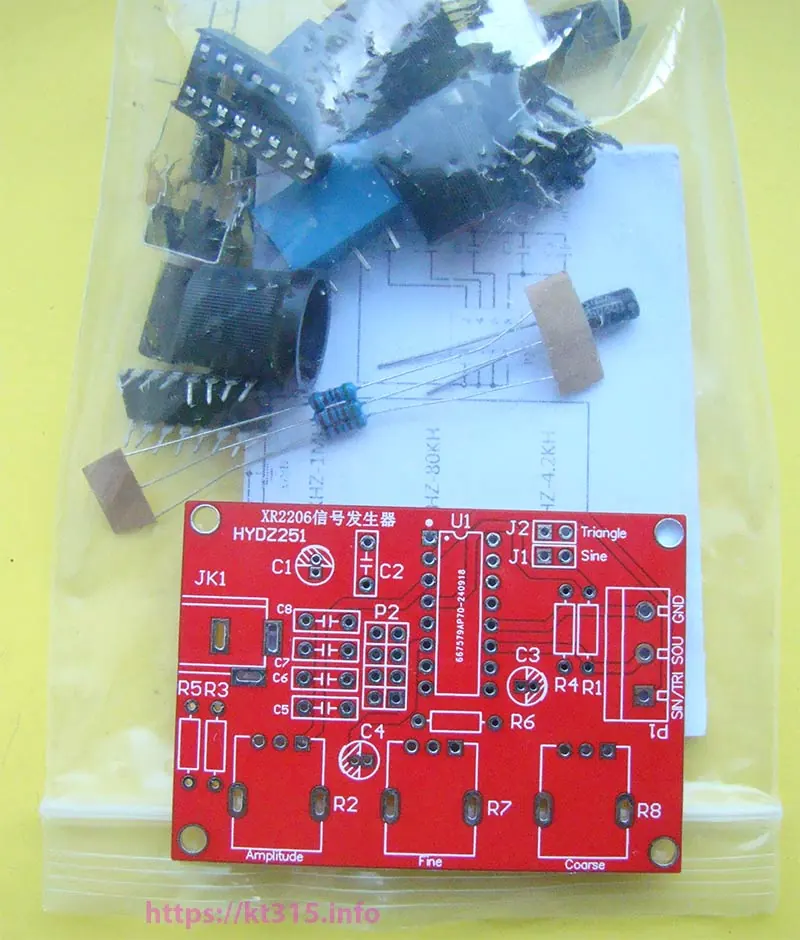

Комплектация: 1x высокоточный генератор функциональных сигналов XR2206 (набор для самостоятельной сборки), 1x руководство пользователя.
Технические характеристики: Напряжение питания: 9-12 В постоянного тока.
Входное сопротивление: 600 Ом + 10%. Частота: от 1 Гц до 1 МГц.
Формы сигналов: прямоугольная, синусоидальная, треугольная.
