Модуль FM передатчика
o Использование цифровой обработки звука (DSP) и FM модуляции с синтезатором частоты с фазовым захватом (PLL) делают звук максимально реалистичным а частоту передачи стабильной.
o ЖКИ дисплей для контроля и изменения режимов передачи с малым собственным потреблением и минимальными шумами и наводками.
o Встроенный 30 ступенчатый регулятор уровня.
o Все параметры настройки сохраняются при выключении питания.
o Многоканальный автоматический переключатель входных сигналов.
Инструкция использования:
Питание: для длительной, стабильной и качественной работы передатчика требуется качественный источний питания. Рекомендуется использовать батарейное питание. Сетевые источники должны быть дополнены качественным и эффективным фильтром для исключения помех и наводок. Напряжение питания не должно выходить за рамки минимального и максимального значений.

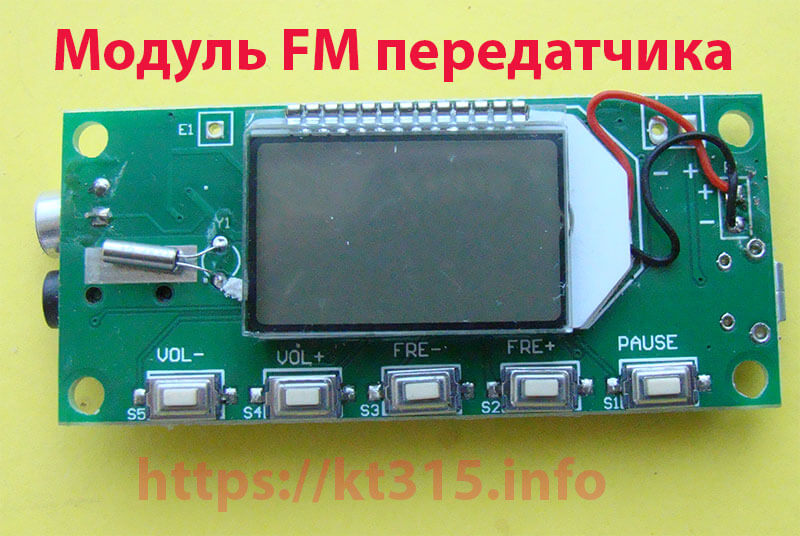

Кнопки:
o Громкость +/-: Нажатие увеличивает/уменьшает громкость на 1. Длительное нажатие плавно увеличивает/уменьшает значение до максимума/минимума
o Частота +/-: Нажатие увеличивает/уменьшает частоту передачи на 0.1 МГц. Длительное нажатие увеличивает/уменьшает частоту с шагом в 1 МГц.
o Mute: Нажатие кнопки выключает/включает звук.

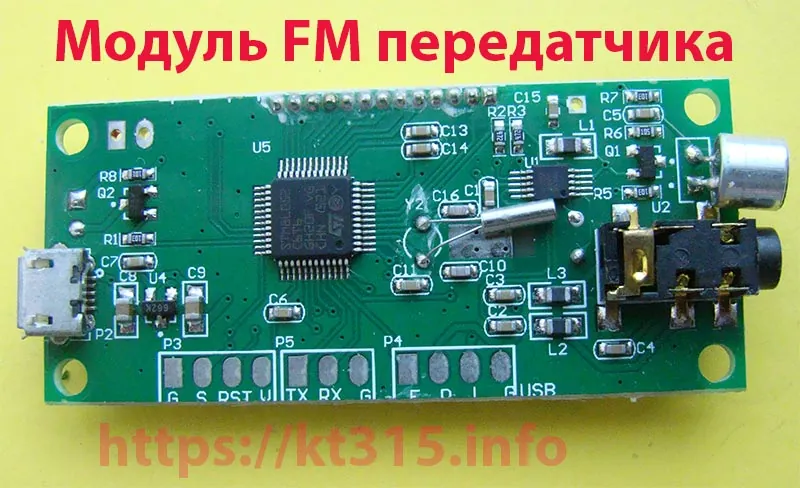

Управление: Передатчиком можно управлять, подавая команды через порт UART, контакты которого размещены на плате передатчика. Протокол управления, к сожалению, нам неизвестен…
Антенна: Для эффективной передачи сигнала требуется антенна длиной 75 см.
Линейный вход звука: На линейный вход модуля можно подать звуковой сигнал от любого источника. Для подключения используется стандартный разъем 3.5 мм. Вход переключается автоматически при подключении внешнего разъема.
FM беспроводный микрофон: Модуль можно использовать как беспроводный радио-микрофон. Для этого остальные разъемы должны быть отключены. Микрофон очень чувствителен и следует позаботиться о том, что бы звук от приемника не попадал на него.
Технические параметры:
o Входной частотный диапазон: 50 Гц — 18 кГц
o Частотный диапазон передатчика: 87.0 — 108.0 МГц
o Управляющий микроконтроллер: STM8L052C6T6
o Количество каналов: выход LINE / USB — стерео, микрофон — моно
o Соотношение сигнал/шум: >30dB
o Напряжение питания: 3.0 — 5.0 В (DC)
o Рабочий потребляемый ток: 50 мА
o Передающая антенна: провод наушников
o Дальность передачи: для антенны 75 см – более 20 метров на открытой местности
o Выходная мощность: 500 мВт (наушники) / 3 Вт (внеш. динамик)
o Размеры: 28 x 62 x 10 мм
Характеристики
Output power: 100mW
Audio Frequency Response: 50Hz-18KHz
Transmission frequency: 87.0MHz-108.0MHz
Modulation modes: standard FM radio
Channel: LINE / USB channel (stereo), MIC channel (mono)
Equivalent Noise: >30dB (sound close to CD quality)
Supply voltage: DC 3.0V-5.0V
Working Current: 35mA
На открытой местности при питании от ПК уверенный приём на авто магнитолу на расстоянии 60-70 метров.
Если не подключать по USB, а просто подать питание на плату получаем радиомикрофон.
При питании от химических элементов (батареек) звук более чистый.
Плюсы.
Не требуются драйверы — проверено в WIN XP/WIN7/WIN8 и Xubuntu
Передача в стерео.
Множество вариантов использования.
Минусы.
При включенном трансмиттере радиоприёмники, находящиеся в 10 метрах не могут автоматически найти другие станции.
Приём сигнала этого трансмиттера возможен только при ручном вводе частоты.
Нет управления с ПК.
FM передатчик, создай свою мини радиостанцию.
Выходная мощность: 100 мВт
Аудио частотный диапазон: 50 Гц-18 кГц
Частота передачи: 87.0 мГц-108.0 мГц
Расширение до 76.0 мГц-108.0 мГц
Канал: 2 канала (стерео), микрофон (моно)
Напряжение питания: 3-5 В
Рабочий ток: 35мА
Расстояние передачи: 100м на открытом пространстве при 75см штыревой антенне.
Размер: 26.5×49 мм
автоперевод:
Инструкции для использования:
<1>:
Модуль порт, +, Соответственно, Затем питания (Аккумулятор) Отрицательные и положительные, С батареи или другого источника питания рекомендуется питания. Вы не можете использовать импульсный источник питания без фильтра (Таких как мобильный телефон зарядные устройства, И других маломощных импульсный источник питания), В противном случае вмешиваться с мощность будет влияет на нормальную работу модуля. Этот модуль является Нормальное рабочее напряжение 3.0-5.0 В, будьте осторожны, чтобы не превышать питания Диапазон напряжения.
<2>: ключ
Громкость +/-: Нажмите Громкость +/-1, +/-Нажмите непрерывной
Частота +/-: Нажмите частота Громкость +/-0.1 мГц, нажать непрерывной +/-1 мГц
Mute: Нажмите, чтобы переключиться немой/ООН-Mute
<3>: антенна
ANT Порт для подключения FM антенна, Чтобы лучше передачи FM сигналов, Предлагаемый длина 75 см внешний штыревая антенна И как близко к антенне не препятствий.
<4>: линейный аудио подключения
Если вам нужен этот модуль линии (Линейный вход) Канал в качестве источника передатчик, Просто аудио кабель в этот модуль, 3.5 мм аудио разъем и другой конец в аудио устройства (Таких как сотовый телефон гарнитура отверстие) Может быть, И модуль автоматически переключатель линия канала FM-передатчик в качестве источника. Как долго как корректировка рядом FM-Радио частота передачи и Согласованности модуль, вы можете услышать из телефон Стороне.
<5>: fm-беспроводной микрофон
Если вам нужен этот модуль в качестве источника выбросов микрофон, Линии просто отключите шнур и USB кабель (Т. е. не линии и соединение USB), Модуль автоматически перейдет FM микрофон канал источник излучения, Этот модуль поставляется в очень высокая чувствительность тела микрофоны
