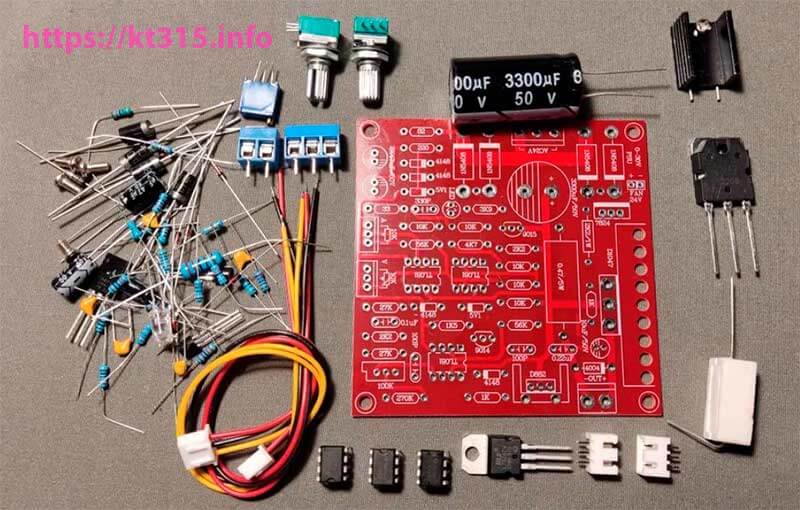

Блок питания лабораторный с защитой от перегрузки КИТ

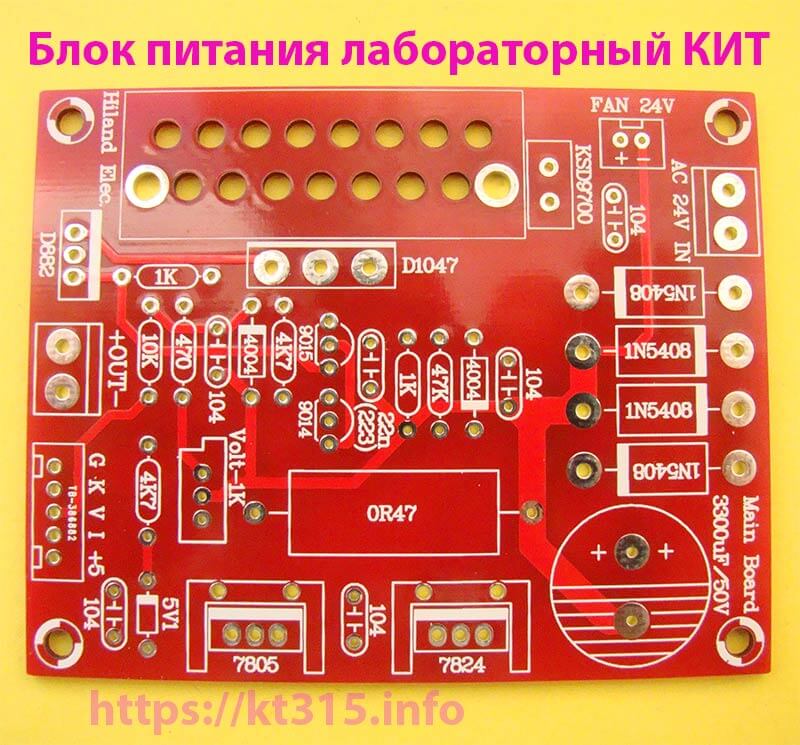

Плата-конструктор регулируемого
Блок питания регулируемый КИТ
Лабораторный блок питания
В схеме имеется несколько основных узлов:
— узел регулировки и стабилизации напряжения
— узел регулировки и стабилизации тока
— узел индикации перехода в режим стабилизации тока
— источник опорного напряжения
Кроме того:
1. Входной диодный мост и фильтрующий конденсатор
2. Силовой регулирующий узел на транзисторах VT1 и VT2
3. Защита на транзисторе VT3, отключающая выход, пока питание операционных усилителей не будет нормальным
4. Стабилизатор питания вентилятора, построен на микросхеме 7824
5. R16, R19, C6, C7, VD3, VD4, VD5, узел формирования отрицательного напряжения питания операционных усилителей. Наличие этого узла БП определяет невозможность работы от источника постоянного тока, необходим именно источник переменного тока с трансформатора
6. С9 — выходной конденсатор, VD7 — выходной защитный диод
Наличие источника питания отрицательной полярности улучшает работу БП на токах и напряжениях близких к нулю. Ввиду наличия источника отрицательной полярности в схему введена защита от отсутствия этого напряжения, выход БП будет отключен. Это определяет невозможность работы набора от источника постоянного тока.
Блок питания содержит источник опорного напряжения 5.1 вольта, что позволило не только корректно регулировать выходное напряжение и ток (при такой схеме напряжение и ток регулируются от нуля до максимума линейно, без «горбов» и «провалов» на крайних значениях), но и кроме того дает возможность управлять блоком питания извне, просто изменяя напряжение управления.
Малая ёмкость выходного конденсатора позволяет безопасно проверять светодиоды, не создаётся броска тока, пока выходной конденсатор не разрядится и блок питания не войдет в режим стабилизации тока.
Выходной диод необходим для защиты блока питания от подачи на его выход напряжения обратной полярности.
Для установки нуля установите оба регулятора в крайнее левое положение, отключите нагрузку и выставите на выходе ноль с помощью подстрочного многооборотного резистора. В результате выходное напряжение будет регулироваться от нуля.
