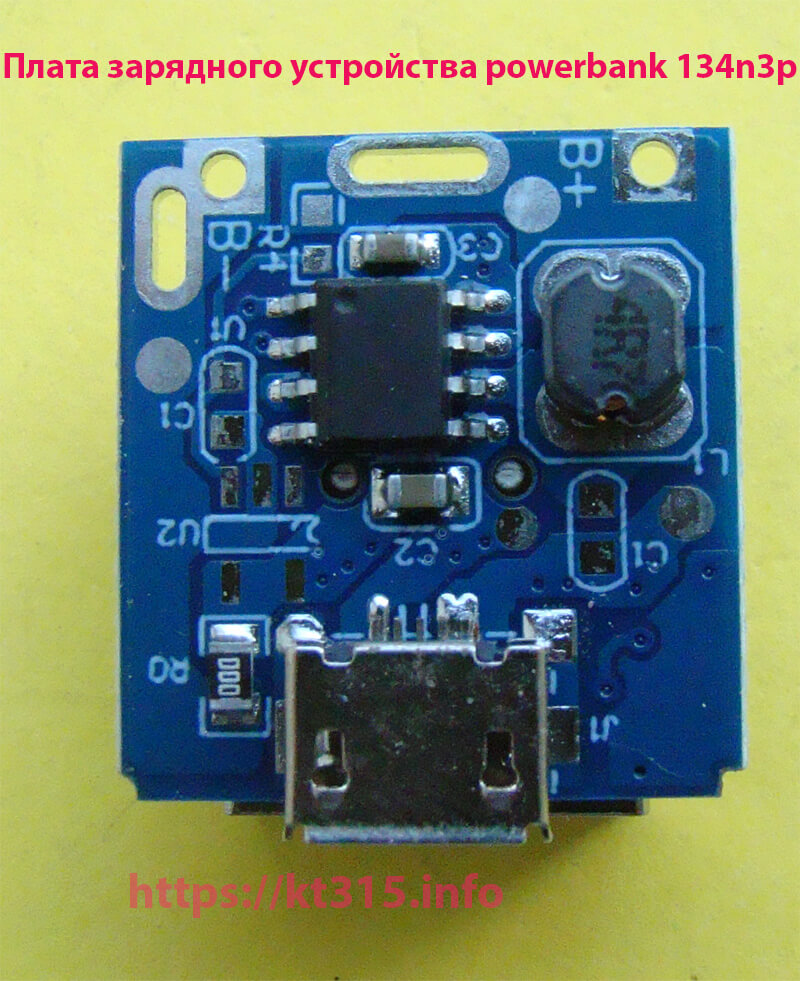

Плата зарядного устройства powerbank 134n3p
Модуль для сборки повербанка FKT6855 V1 построен на контроллере SM5401 (HT4928S, 134N3P). Имеет входной разъем micro-USB female (мама) и выходной разъем USB-A female (мама) с рабочим напряжением и током в 5 В и 0,8 А соответственно. Контроллер поддерживает сквозной режим одновременную зарядку и разрядку, работу как источника бесперебойного питания ИБП (UPS функция). Модуль хорошо подходит для работы с одним Li-ion аккумуляторами, где не требуется больших нагрузок.
SM5401 – это контроллер управления зарядкой литиевой батареи с выходом управления светодиодным индикатором и управлением выходного повышающего DC-DC на 5 В.
Контроллер поддерживает зарядку сильно разряженных аккумуляторов медленной зарядкой. Режим зарядки осуществляется в три этапа TC-CC-CV. Медленной зарядкой в режиме TC до 2,95 В, постоянным током в режиме CC, постоянным напряжением в режиме CV при 4,2 В.
Без подключенной нагрузки при токе менее 60 мА контроллер переходит в ждущий режим с током холостого хода менее 18 мА.
После полной зарядки повторная зарядка начинается когда напряжение на АКБ упадёт до 4,1 В.
При полной разрядке до 2,95 В выходное напряжение появится после зарядки АКБ до 3,2 В.
Характеристики модуля FKT6855 V1 (ST6845-C V1.0) на SM5401 (HT4928S, 134N3P):
• Маркировка: FKT6855 V1 (аналоги ST6845-C V1.0, T6845-C V1.0)
• Контроллер: SM5401 SOP8 (аналоги HT4928S, 134N3P)
• Диапазон входного напряжения (DC): 4,5…5,5 В
• Выходное напряжение (DC): 5 В
• Входной разъем для зарядки: micro-USB female (мама)
• Выходной разъем для нагрузки: USB-A female (мама)
• Напряжение отключения батареи при зарядке: 4,2 В
• Максимальный ток зарядки: 0,8 А
• Рекомендуемый выходной ток: 0,8 А
• Максимальный выходной ток: 1 А
• Ток холостого хода (ждущий режим): ≤18 мА
• Диапазон рабочих температур: -10… 125°C
• Тип аккумуляторов: Li-ion, Li-Po
• Частота преобразования: 1 МГц
• Индикация работы: есть (красный LED)
• Индикация зарядки: есть (красный LED мигает)
• КПД: 91% (при 0,8 А на выходе)
• Функции защиты:
• от перезарядки: есть (при 4,2 В)
• от переразрядки: есть (при 2,95 В)
• от перегрева контроллера: есть ( 150°C)
• от короткого замыкания (КЗ) на выходе: есть
• Габаритные размеры (Д×Ш×В): 21×18×12 мм
Назначение выводов модуля FKT6855 V1 (ST6845-C V1.0) на SM5401 (HT4928S, 134N3P):
• B : « » клемма аккумулятора
• B-: «–» клемма аккумулятора
