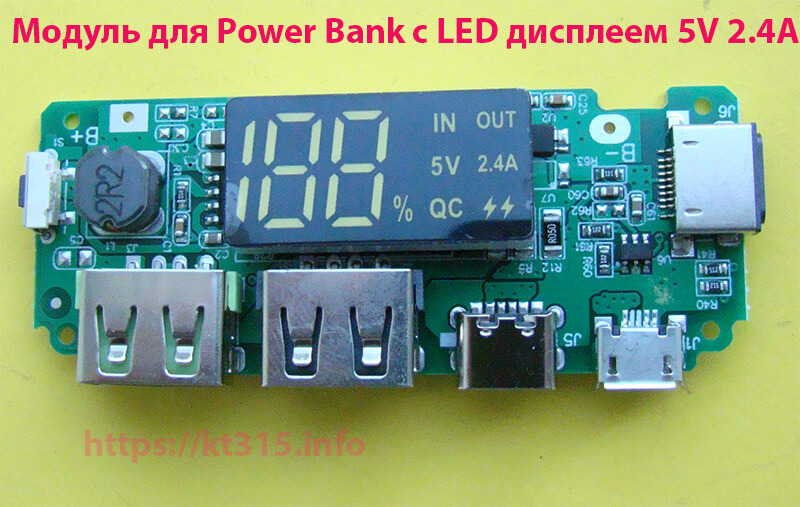

Модуль для Power Bank с LED дисплеем
Инструкции по установке:
Подключается к аккумуляторам клеммами Bat+ и Bat, для включения используйте длинное или двойное нажатие на кнопку. Обратите внимание!!! Защита от переполюсовки аккумуляторов отсутствует!
При параллельном подключении аккумуляторов используйте аттестованные аккумуляторы с одинаковыми параметрами емкости и напряжения!
При подключении не допускайте касания элементами батарей – краев печатной платы, чтобы избежать короткого замыкания и выхода платы из строя.
В комплект поставки входит одна плата для мобильного блока питания с функцией зарядного устройства.
Параметры индикации:
Светодиодный цифровой индикатор отображает текущий заряд аккумулятора во время зарядки.
При разрядке цифровой светодиодный экран отображает текущее питание, индикация дисплея сохраняется примерно на 30 секунд (две нажмите кнопку, чтобы продлить отображение информации на дисплее).
Схема обеспечит точную индикацию заряда батареи после полной зарядки и разряда.
Защита от перезаряда
Обнаружение напряжения перезаряда: 4,20 ±0,05 В
Выходное напряжение восстановления заряда: 4,10 ±0,05 В
Защита от перегрузки
Обнаружение напряжения переразряда: 3,0 ±0,10 В
Выходное напряжение обновления разряда: 3,10 ±0,10 В
Защита от короткого замыкания
Время задержки обнаружения короткого замыкания: <50μS
Условия восстановления работы: Отключение нагрузки
