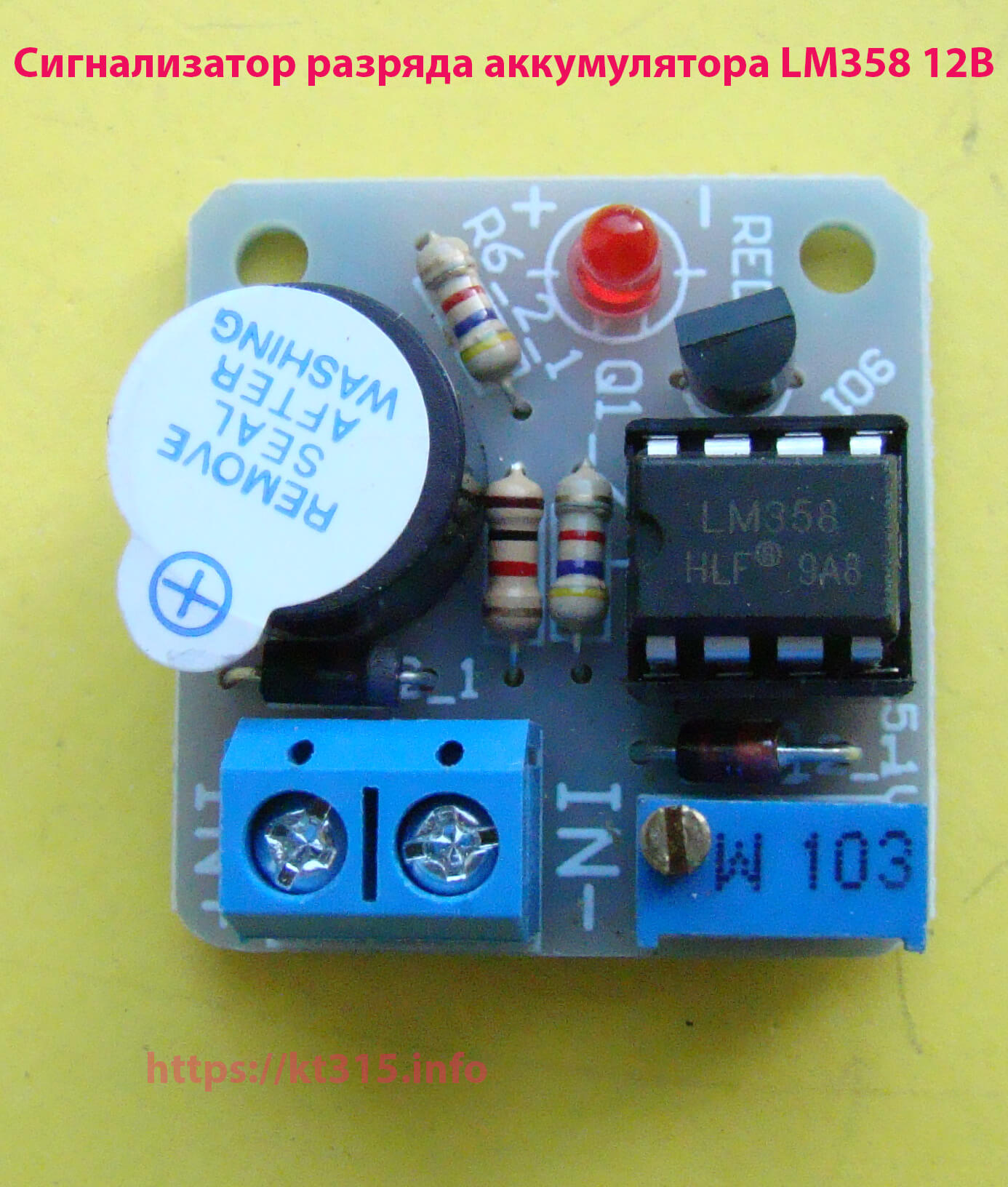

Сигнализатор разряда аккумулятора LM358 12В
Характеристики звукового сигнализатора разряда батареи:
• размер: 2.9CM * 3.0CM
• основная микросхема: LM358.
Аккумулятор 9 В: При разряде батареи (когда напряжение падает ниже 8 В или почти то), красный индикатор и зуммер активируются, создавая звуковой и световой сигнал тревоги, чтобы предотвратить состояние разряда батареи и предотвратить повреждение аккумулятора.
Аккумулятор 12 В: В случае слишком глубокой разрядки аккумулятора (когда напряжение падает ниже 10,4 В или примерно того), красный индикатор горит, а зуммер издает звуковой сигнал, предупреждая о состоянии разряда батареи и защищая аккумулятор от повреждения.
Преимущества:
• Обеспечение звуковой и световой сигнализации без защитного эффекта, предоставляя только предупреждения.
• Модуль имеет защиту от обратной полярности входа — не будет поврежден. Однако отсутствует защита от перенапряжения, и если входной сигнал превышает 15 В, модуль с чипом может быть поврежден.
Способ подключения сигнализатора разряда автомобильного аккумулятора 12 В:
• На заводе мы предварительно настраиваем минимальное напряжение, но пользователь также может отрегулировать значение защиты от пониженного напряжения. Для этого используется потенциометр регулировки по часовой стрелке. При повороте по часовой стрелке значение минимального напряжения увеличивается, что повышает чувствительность модуля. Рекомендуется измерить напряжение для получения оптимальной настройки.
Метод корректировки: 12 В: подключите модуль к источнику питания 12 В. Напряжение между первым и вторым выводами LM358 должно быть около 6.05 В. Напряжение тревоги модуля составляет 10.4 В (мы предварительно настроили его перед отправкой, для тех, кто не может самостоятельно настроить). При повороте потенциометра по часовой стрелке падения напряжения между первым и вторым выводом увеличивается, что увеличивает чувствительность модуля.
