Модуль Power Bank

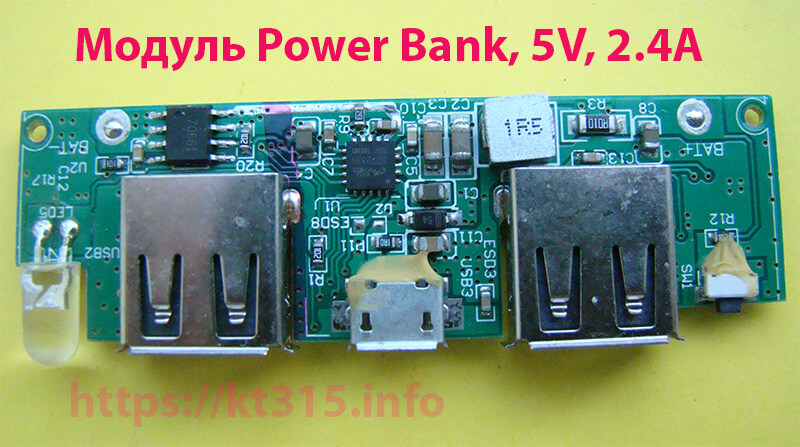

Модуль Power Bank LX-LBU2C — 2 USB type-A / USB type-C, USB micro (5V/2,4А)
Размер: 55,3*19*8 мм
Диапазон входного напряжения: 5~5,5 В
Напряжение отключения зарядки: 4,2 В/4,35 В ± 0,5%
Сила тока подзарядки аккумуляторов: 2.4А ± 5%
Повышенное выходное напряжение: 5 В ~ 5,15 В
Выходной ток: 2,1/2,4A
Эффективность повышения: 90%
Входные порты: USB type-A — 2шт.
Выходные порты: USB type-C, USB micro
• Использование платы возможно с голыми не защищенными аккумуляторами в сборке 1S, при подключении сборок с б/у аккумуляторами убедитесь в отсутствии защиты на каждом из них. Дополнительная защита может снизить эффективность работы платы.
• Подключайте АКБ исключительно способом припайки для надежного контакта с платой. Для подключения рекомендуется использование многожильных проводов с проводной способностью не менее 5А.
• Неправильное подключение полюсов АКБ к плате приведет к выгоранию защиты IC на плате.
• Порт USB type-C одностороннего действия (без поддержки стандарта PD) и предназначен только для зарядки аккумуляторов.
Описание
Специализированная плата для портативного зарядного устройства Power Bank имеет рабочее напряжение 5В. С ее помощью можно изготовить полноценное зарядное устройство используя аккумуляторные батареи.
Для подключения платы с АКБ стоит использовать контакты В+ и В-, которые расположены на плате. Для заряда аккумуляторов через плату следует применять зарядное устройство с выходным напряжением 5В. Также, для заряда можно использовать выходные разъемы ноутбука, компьютера.
