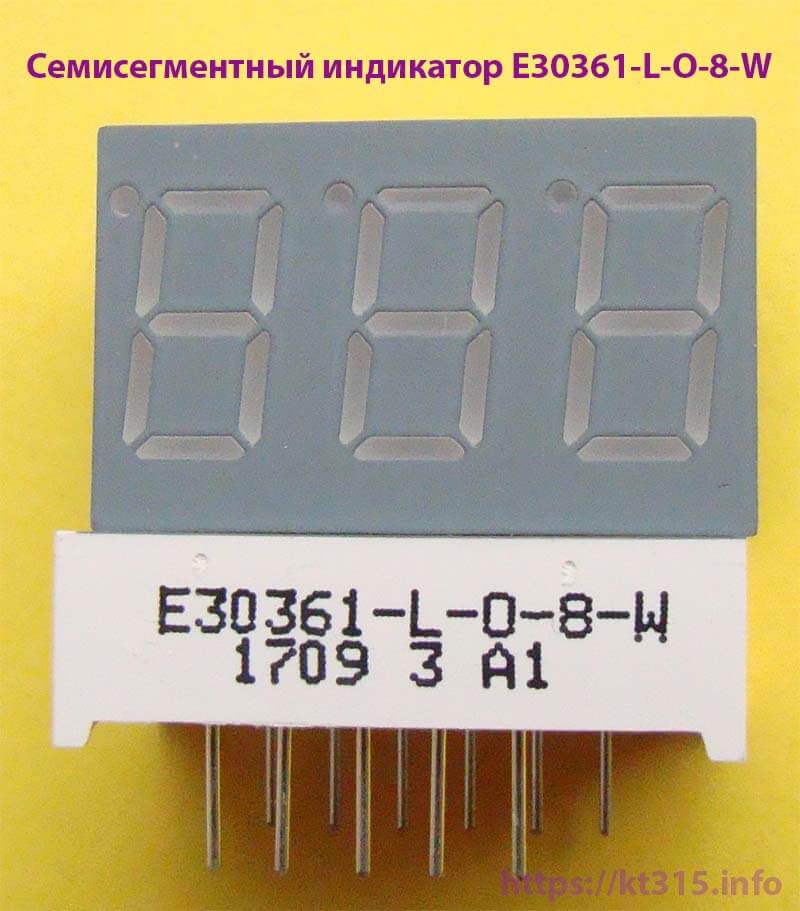

Семисегментный индикатор E30361-L-O-8-W
Основные характеристики E30361-L-O-8-W:
Тип: Эпоксидный
Количество символов: 3
Высота символа: 0,36 дюйма (9,14 мм.)
Тип: Одноцветный
Схема включения: Общий катод
Цвет излучаемого света: Красный
Цвет фона: Серый
Цвет эпоксидной смолы: Белый
Распиновка (Pinout):
Модуль имеет 11 или 12 выводов (зависит от конкретной модификации корпуса, чаще 11 с отсутствующим 6-м пином):
• Управление разрядами (Common Cathodes): Пины 12 (Dig 1), 9 (Dig 2), 8 (Dig 3).
• Сегменты (Anodes):
o 11 — Сегмент A
o 7 — Сегмент B
o 4 — Сегмент C
o 2 — Сегмент D
o 1 — Сегмент E
o 10 — Сегмент F
o 5 — Сегмент G
o 3 — Сегмент DP (точка).
Особенности:
Для работы требуется динамическая индикация. Поскольку это индикатор с общим катодом, для зажигания сегмента на общий вывод разряда (пины 12, 9, 8) подается «минус», а на выводы сегментов — «плюс» через токоограничивающие резисторы.
