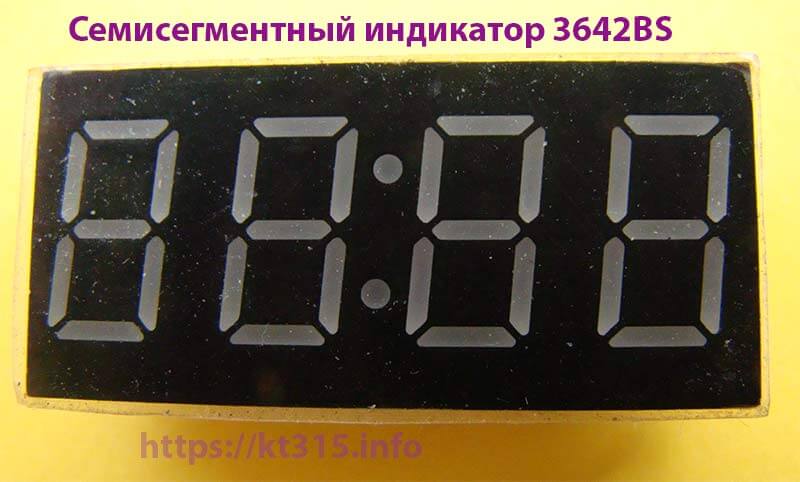

Семисегментный индикатор 3642BS

Семисегментный индикатор 3642BS

дисплей с общим анодом (OA), с высотой цифр около 0.36 дюйма (8.8 мм), предназначенный для отображения цифр и некоторых символов
Основные характеристики:
• Тип: Семисегментный (7 сегментов + 1 точка/двоеточие).
• Цвет: красный.
• Тип коммутации: Общий анод (OA)
• Размеры: Высота цифры ~0.36″ или около 8.8 мм.
• Применение: Измерительные приборы, часы, таймеры, счетчики, электронные замки, DIY-проекты.
Особенности подключения:
Для работы с микроконтроллерами (например, Arduino) требуется динамическая индикация. Это значит, что вы быстро по очереди включаете каждую цифру, подавая ток на соответствующий анод (пины 12, 9, 8, 6)
Используйте токоограничивающие резисторы (220–470 Ом) на линиях сегментов, чтобы не сжечь светодиоды или порты контроллера.
