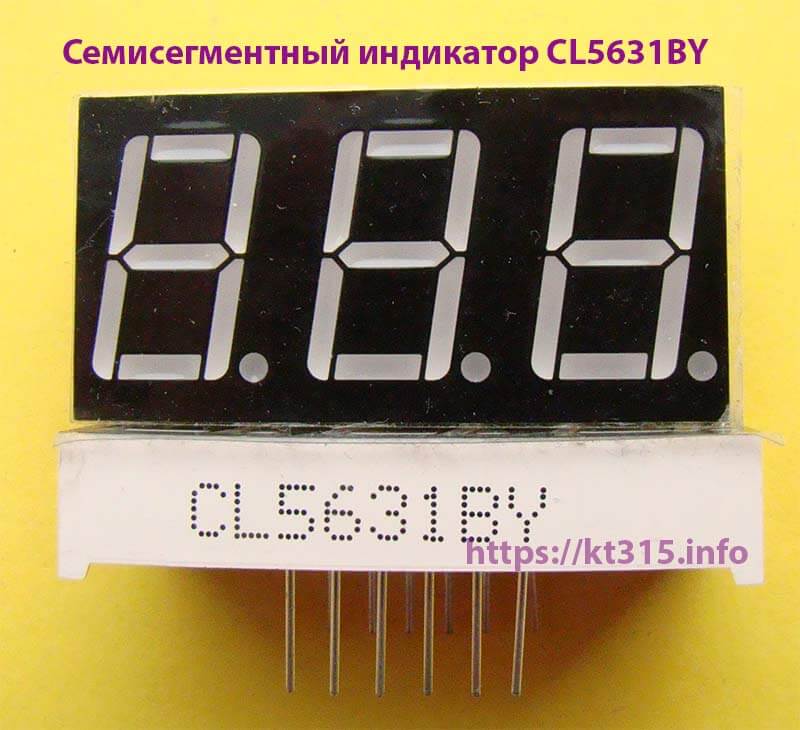

Семисегментный индикатор CL5631BY
Назначение выводов (расположение пинов)
Индикатор обычно имеет 12 или 11 выводов. В стандартной схеме 5631 с 12 пинами управление распределяется так:
• Общие аноды (Digit Select): Пины, отвечающие за включение 1-го, 2-го и 3-го разрядов.
• Сегменты (A-G, DP): Остальные пины управляют конкретными участками цифр одновременно для всех разрядов (реализуется через динамическую индикацию).
Для корректной работы с микроконтроллерами необходимо использовать токоограничивающие резисторы на линиях сегментов (обычно 220–510 Ом).
