Тестер транзисторов конструктор для сборки

Тестер транзисторов конструктор для самостоятельной сборки

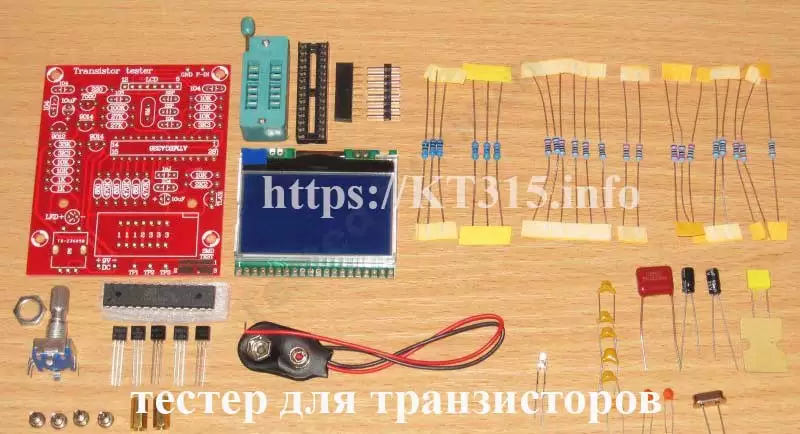

КИТ набор для самостоятельной сборки
Этот товар представляет собой набор «сделай сам», его нужно припаять самостоятельно
Тестер транзисторов, LCR, диод, емкость, ESR, частотомер, сопротивление и определение маркировки элементов, путем декодирования

Диапазоны измерения :

• Сопротивление: 0.5Ω – 50MΩ;
• Ёмкость: 0 – 100000uF;
• Индуктивность: 0,01 мГн – 20 Гн.

Комплект поставки:

• Комбинированный измеритель ESR LCR  GM328A

Мощность:
Тестер транзисторов может питаться от 6,8-12 В постоянного тока. Этого можно добиться благодаря встроенной батарее 9 В. Два 3,7 в
Литий-ионный аккумулятор серии. Или адаптер переменного тока. При включении питания ток составляет около 30 мА при 9 В постоянного тока
Контроль:
Тестер транзисторов управляется «поворотным импульсным энкодером с переключателем» или коротким «RPEWS», этот компонент имеет четыре положения

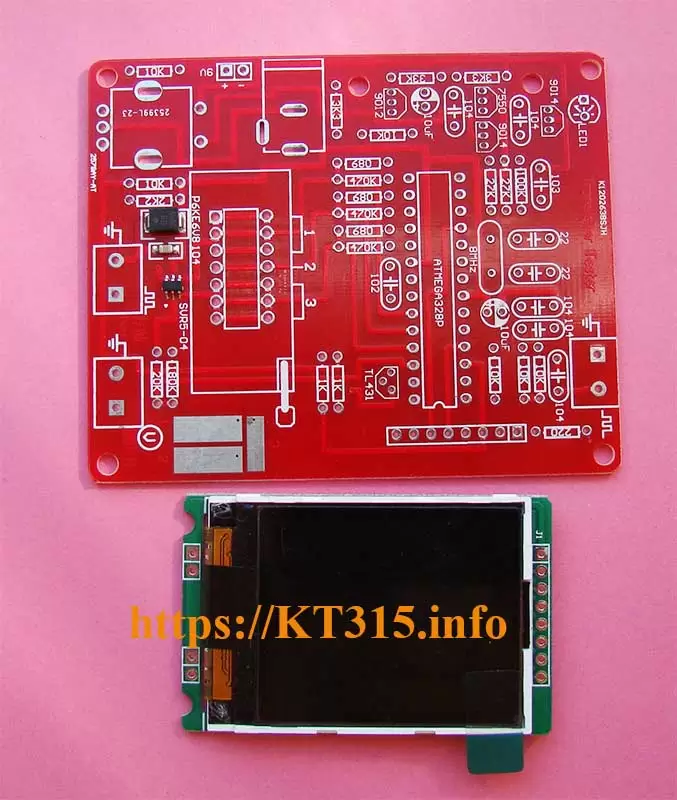

Комбинированный измеритель ESR LCR  – это многофункциональный прибор для измерения параметров радиокомпонентов. В тестере применен SMD монтаж печатной платы, что дает большую компактность данному прибору.

Также применен цветной дисплей с разрешением 160*128 точек и возможностью настройки цветов.
В тестере реализованы функции:

• Частотомер до 2МГц
• Генератор частоты и ШИМ генератор
• Вольтметр

В тестере реализована защита от тока неразряженных конденсаторов,
Внимание, несмотря на данную функцию всегда разряжайте конденсаторы перед тестированием !
Защита помогает при малых потенциалах на конденсаторе.

Реализована функция автоопределения тестируемого элемента.

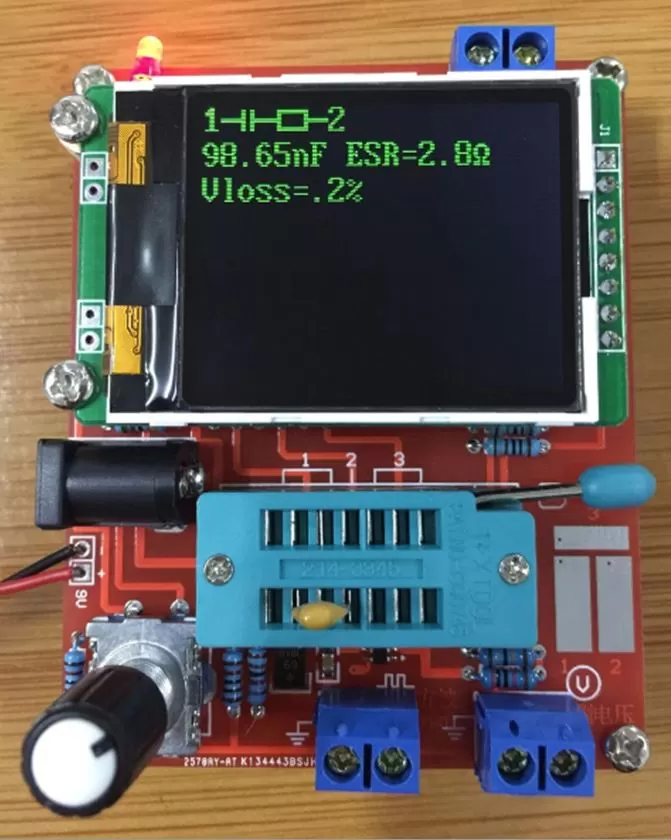

Также тестер определяет  дополнительные параметры электронных элементов, например для транзистора – коэффициент усиления тока или для конденсатора – ёмкостное сопротивление и падение напряжения.

Характеристики:

• измерение сопротивления – с разрешением до 0,1;
• измерение индуктивности;
• определение омического сопротивления индуктивности;
• измерение емкости конденсатора – разрешение до 1пф (показывает ESR и потери напряжения для электролитических конденсаторов);
• определение параметров диодов и двойных диодов:

1.  измерение падения напряжения на диоде
2. измерение паразитной емкости диода
3. распиновка;

• характеристики светодиодов;
• определение параметров транзисторов:

1. тип (NPN, PNP, N-P channel MOSFET JFET)
2. измерение коэффициента передачи тока базы биполярного транзисторов
3. определение напряжения насыщения биполярного транзистора
4. измерение емкости затвора полевого транзистора
5. определение напряжения открытия полевого транзистора
6. отображает наличие защитного диода
7. распиновка

• – определяет распиновку тиристоров, симисторов;
• – измерение напряжения на элементах питания;
