67,00 грн.

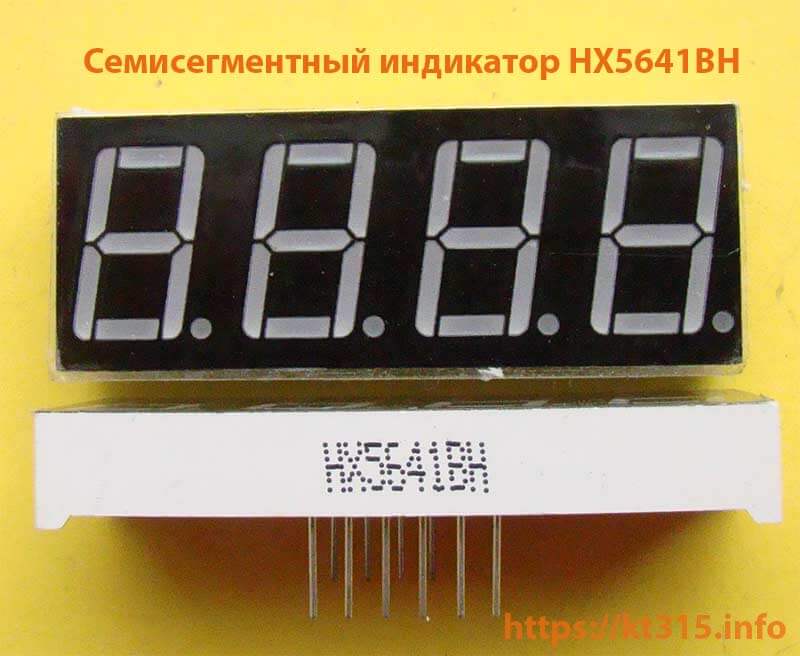

Семисегментный индикатор производства XLITX Technology—это четырехразрядный светодиодный дисплей с общим анодом и красным свечением
Основные характеристики
• Тип: Семисегментный светодиодный дисплей для сквозного монтажа
• Количество разрядов: 4 цифры
• Цвет свечения: Красный, ультра яркий («Ultra-Bright Red»)
• Размер символа: 0.56 дюйма (около 14.22 мм)
• Полярность (подключение): Общий анод (Common Anode, CA), что означает, что общие выводы разрядов подключаются к источнику питания (+VCC), а сегменты активируются подачей сигнала низкого уровня (земли, GND)
• Прямое напряжение (VF): Типично 2.0 В на светодиод
• Прямой ток (IF): Типично 20 мА на сегмент
Индикатор HX5641BH используется в схемах, где требуется отображение четырехзначных чисел, например, в цифровых часах, счетчиках или измерительных приборах. Для управления обычно используется метод динамической индикации. При использовании с микроконтроллерами или драйверами необходимо учитывать полярность общего анода при подключении управляющих сигналов к сегментам и общим выводам разрядов
