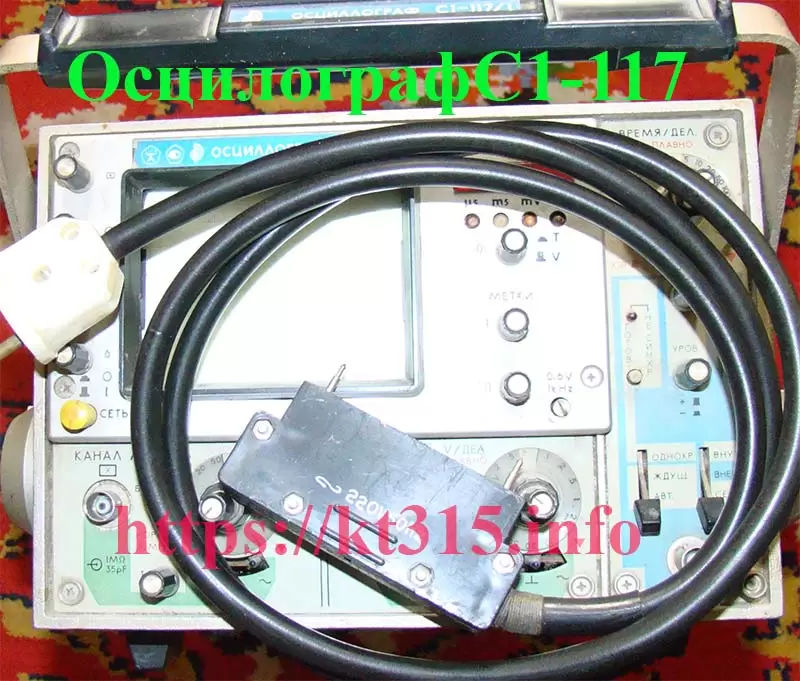

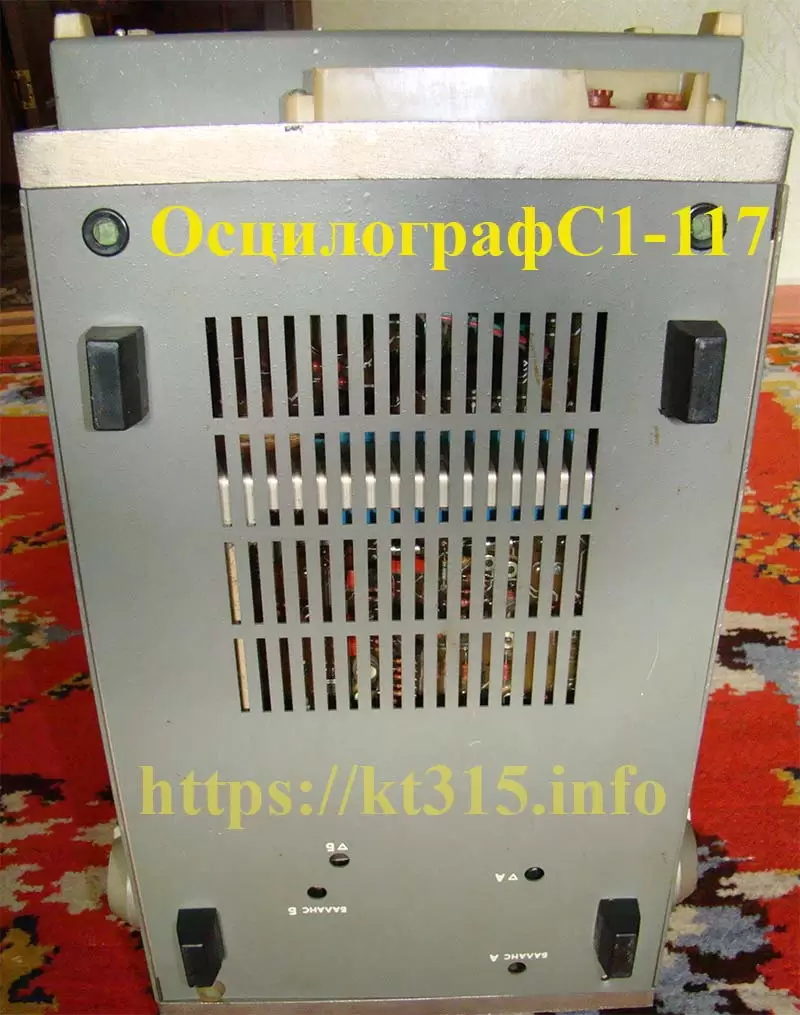

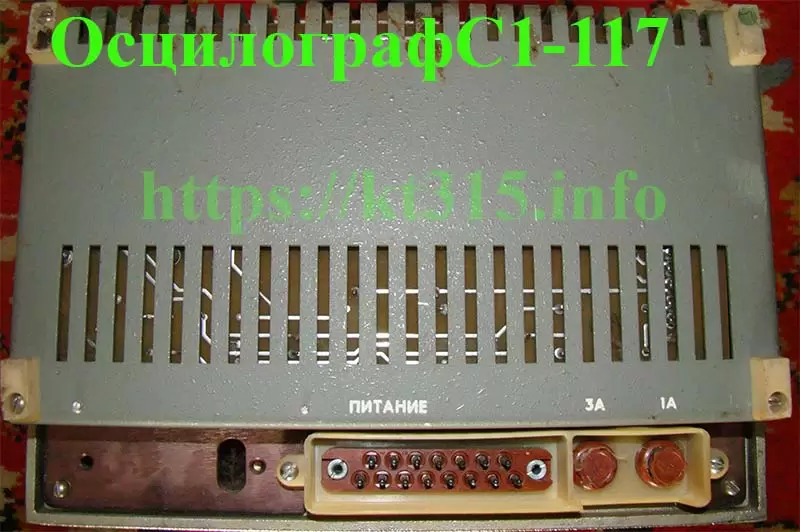

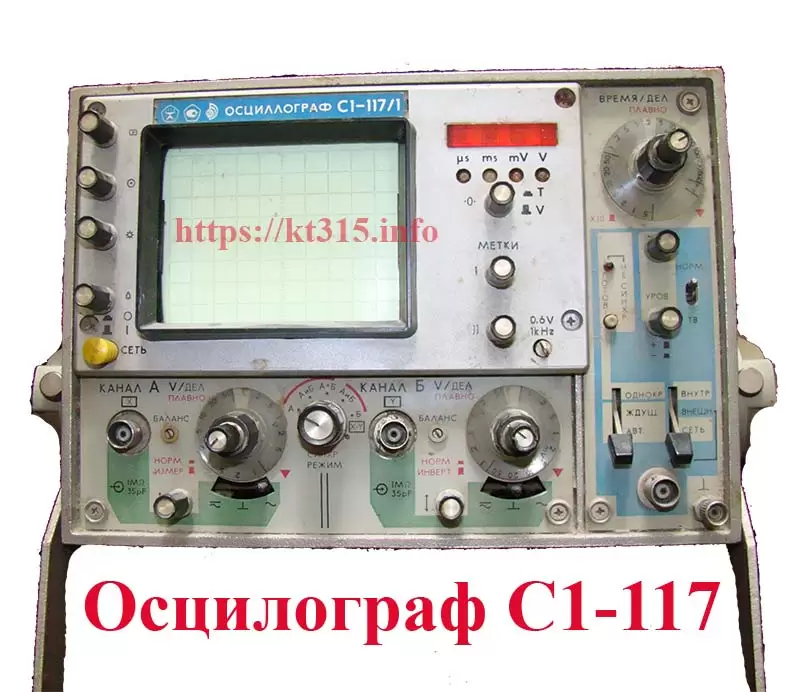

Осциллограф С1-117/1
Осциллограф С1-117 предназначен для визуального наблюдения формы электрических сигналов в полосе частот от постоянного тока до 10 МГц и измерения амплитудных и временных параметров как методом калиброванной шкалы, так и методом цифровых измерений.
Результаты измерений выводятся на светодиодный 4-разрядный индикатор.
Основные технические характеристики прибора С1-117:
Полоса пропускания: 0-10 МГц, 0-100 кГц (0,1-0,5 мВ/дел).
Время нарастания ПХ: 35 нс.
Коэффициент:
отклонения: 0,1 мВ/дел – 5 В/дел, с внешним делителем 1:10 до 50 В/дел.,
развертки: 0,05 мкс/дел – 0,5 с/дел (с 10-кратной растяжкой).
Рабочая часть экрана: 60х80 мм.
Питание: 220±22 В, 50±0,5 Гц или 220 ±11 В, 400±10 Гц, 27±2,7 В.
Потребляемая мощность не более:
от сети переменного тока: 50 В*А,
от сети постоянного тока: 45 Вт
