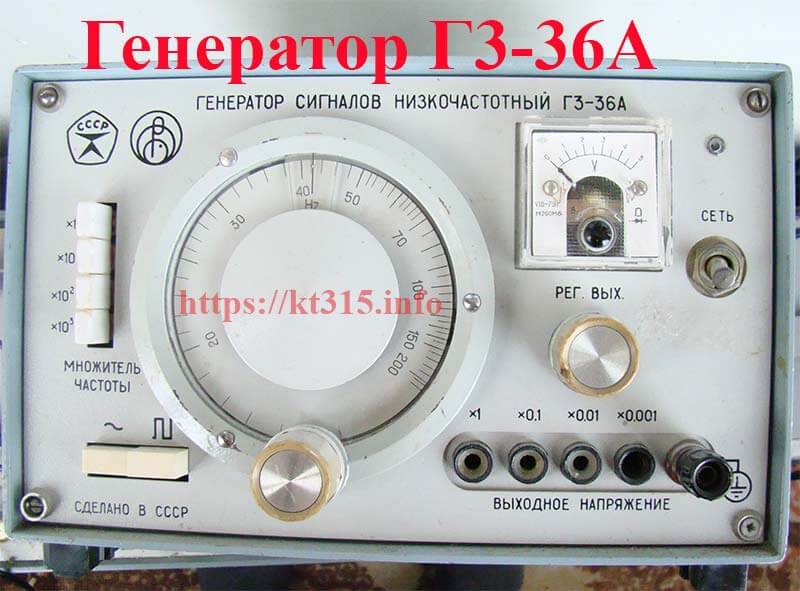

Генератор Г3-36А

Генератор Г3-36А

Генератор Г3-36А — это портативный низкочастотный прибор для создания синусоидальных и прямоугольных сигналов в диапазоне от 20 Гц до 200 кГц, предназначенный для настройки и испытаний радиоаппаратуры; он портативен, питается от сети (220V, 50Hz), весит около 5 кг, выпускался заводом «Радиоприбор», является модернизированной версией Г3-36.
Основные характеристики:
Тип: Генератор низкочастотных сигналов (синусоидальных и прямоугольных).
Диапазон частот: 20 Гц – 200 кГц.
Выходное напряжение: До 5 В на нагрузке 600 Ом.
Формы сигнала: Синусоидальный, прямоугольный.
Питание: ~220 В, 50 Гц.
Габариты: ~235×240×175 мм.
Вес: Не более 5 кг.
Производитель: ПО «Радиоприбор».
Назначение: Лабораторные и производственные работы (настройка, регулировка, испытания НЧ каскадов).
Генератор сигналов Г3-36 имеет диапазон частот 20Гц — 200кГц, который перекрывается при помощи 4-х поддиапазонов, в пределах которых частота изменяется плавно:
— первый поддиапазон — от 20Гц до 200Гц;
— второй поддиапазон — от 200Гц до 2000Гц;
— третий поддиапазон от — 2000Гц до 20000Гц;
— четвертый поддиапазон — от 20000Гц до 200000Гц.
