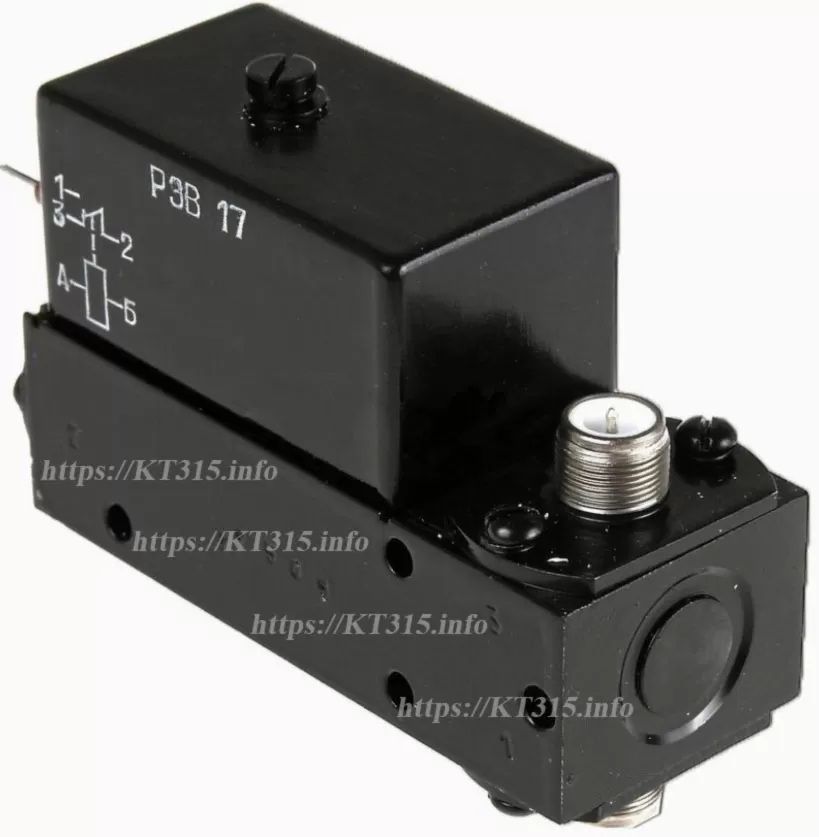

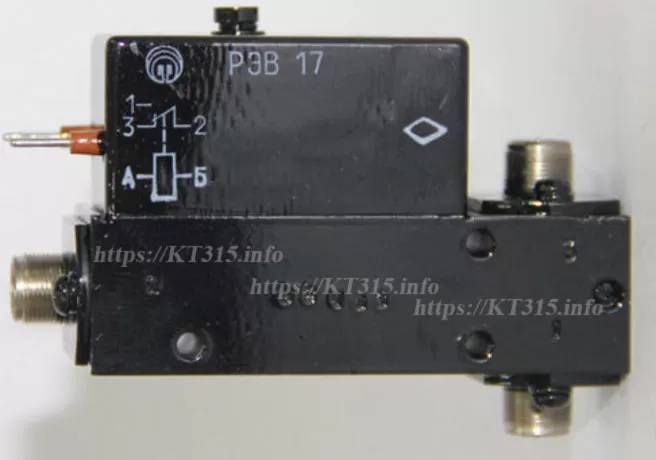

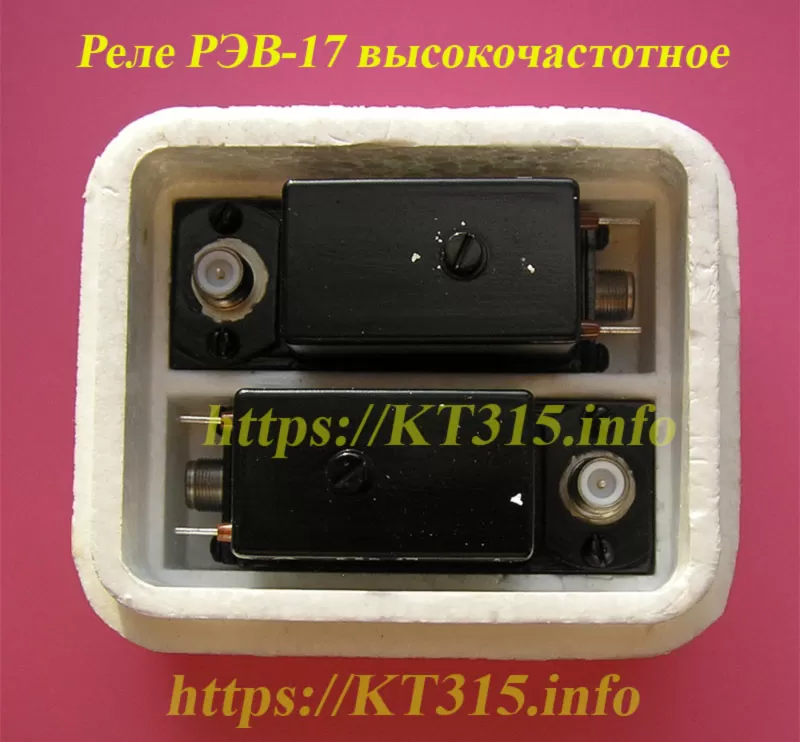

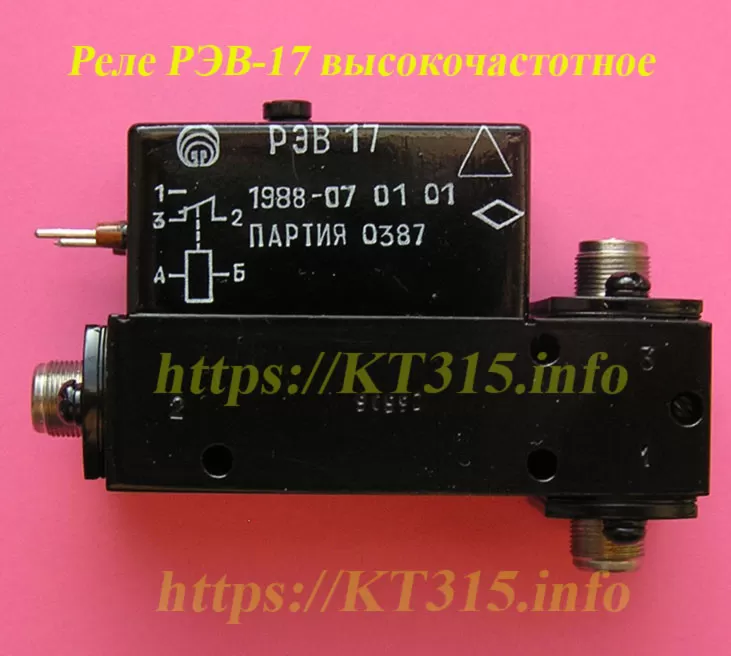

Реле РЭВ-17 высокочастотное
Реле РЭВ-17 предназначено для коммутации высокочастотных сигналов частотой до 1 ГГц, при работе в коаксиальных трактах.
Технические характеристики РЭВ-17:
Количество контактов — 1.
Коммутируемая мощность — от 30 Вт до 50 Вт.
Коммутируемое напряжение — 50 мкВ.
Частота:
— коммутируемая — не более 1000 Гц;
— срабатывания — не более 5 Гц.
Число коммутационных циклов реле РЭВ 17 — не более 50 000.
Ток:
— срабатывания — 65 В;
— отпускания — 10 В.
Сопротивление контакта — не более 0,5 Ом.
Сопротивление обмотки — 210 Ом.
Сопротивление изоляции РЭВ17 между токоведущими элементами, между токоведущими элементами и корпусом:
— в нормальных климатических условиях (обмотка обесточена) — 500 МОм;
— при максимальной температуре (после выдержки обмотки под рабочим напряжением) — 50 МОм;
— в условиях повышенной влажности между контактами, между контактами и корпусом — 10 МОм;
— в условиях повышенной влажности между обмоткой и корпусом — 5 МОм.
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом:
— в нормальных климатических условиях — 500 В;
— в условиях повышенной влажности — 300 В;
— при пониженном атмосферном давлении — 200 В.
Рабочее напряжение реле РЭВ-17 — от 22 В до 34 В.
Электрическая емкость:
— между разомкнутыми контактами — не более 0,2 пФ;
— между контактами и корпусом — не более 1,5 пФ.
Коэффициент стоячей волны по напряжении на частоте 1000 МГц — 1,25.
Затухание:
— в цепи разомкнутых контактов на частоте 500 МГц — не менее 30 дБ;
— в цепи замкнутых контактов на частоте 1000 МГц — не более 1 дБ.
Волновое сопротивление РЭВ 17 — 75 Ом.
Время непрерывного нахождения обмотки под напряжением — от 100 ч до250 ч.
Время срабатывания и отпускания — не более 30 мс.
Материал контактов — Ср999.
Ток питания — постоянный.
Напряжение источника питания — 27 В.
Габаритные размеры — 24,5×50×69 мм.
Масса — 140 г.

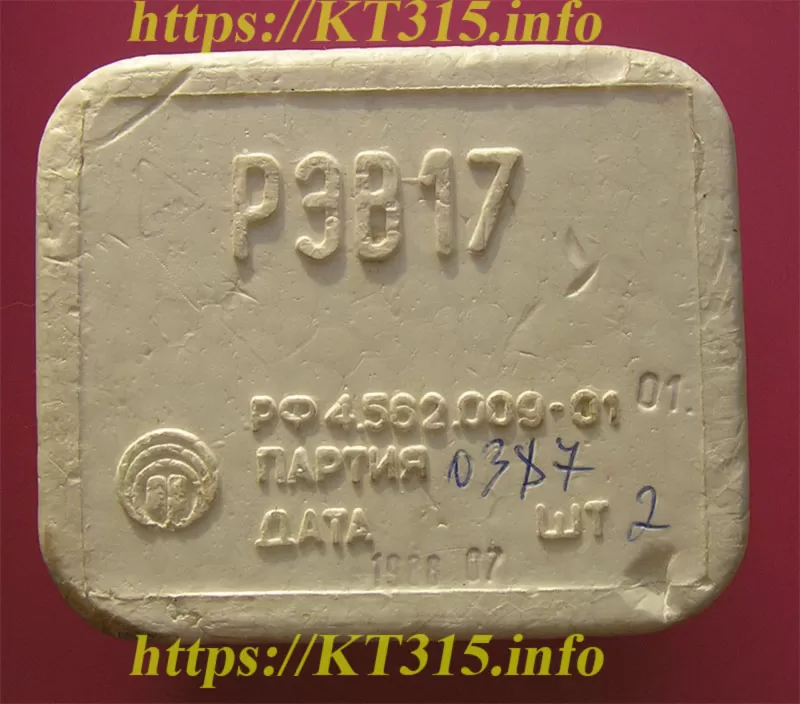

Реле РЭВ-17 РФ4.582.009-01.01 негерметичные, высокочастотные, коаксиальные, нейтральные, двухпозиционные, одностабильные, с одним переключающим контактом, предназначены для коммутации высокочастотных сигналов частотой до 1000 МГц при работе в коаксиальных трактах.
Реле РЭВ-17 соответствуют требованиям ГОСТ 16121-86 и техническим условиям РФ4.582.009 ТУ
