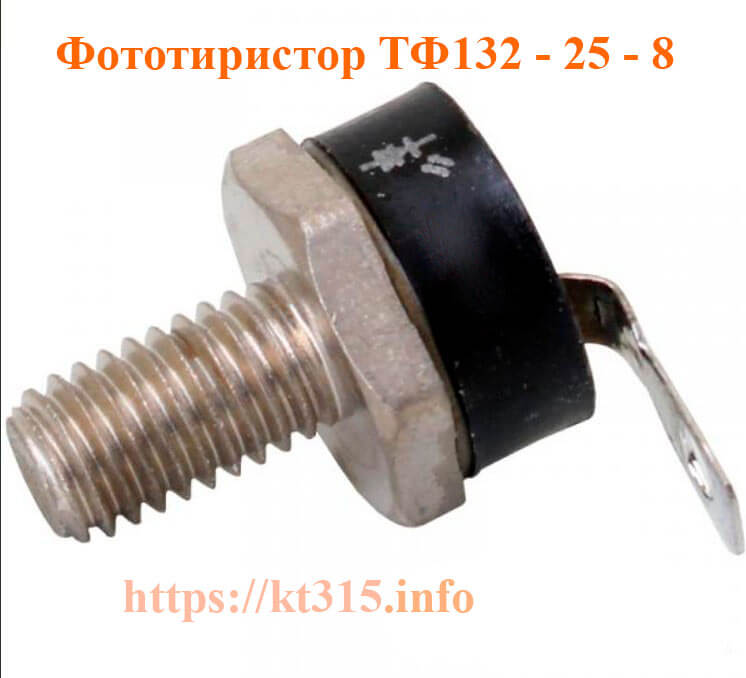

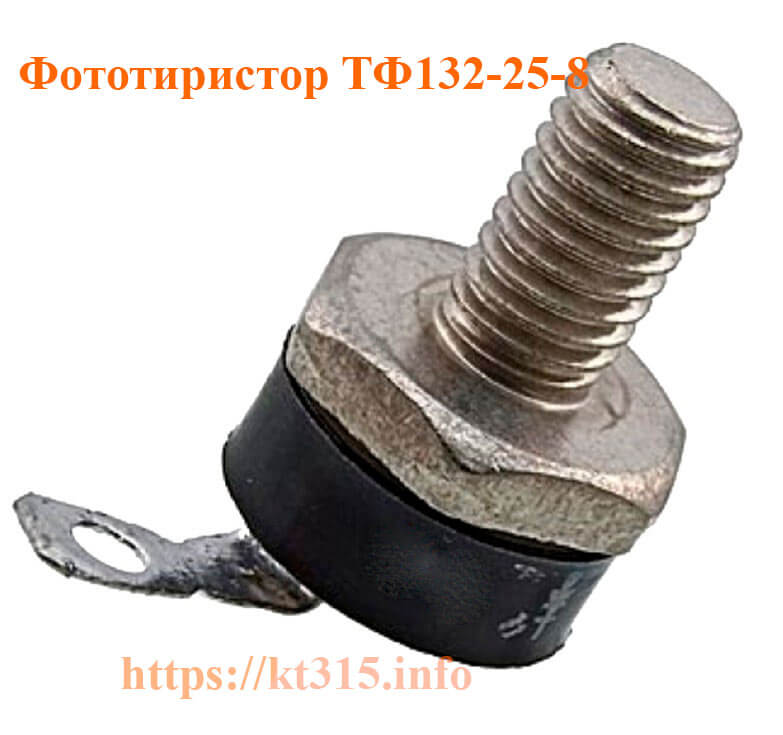

Фототиристор ТФ132-25-8
Фототиристор ТФ132-25 предназначен для управления различными устройствами при помощи потока излучения с длиной волны 0,9-1,1 мкм.
Фототиристоры размещены в герметичном стандартном металлостеклянном корпусе с прозрачным окном.
В составе фототиристора содержится элемент ТО132-25 полупроводникового типа. Прочность и устойчивость фототиристоров к механическим нагрузкам позволяет относить их к группе М27 по условиям эксплуатации.
ТФ132-25 фототиристор предназначен для работы в схемах дуговой защиты контактно-распределительных устройств (КРУ) и других устройствах электротехнического назначения.
Технические характеристики ТФ132-25:
Ударный ток в открытом состоянии — не более 0,6 кА.
Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение для классов:
— 8 — 800 В;
Рабочее импульсное напряжение в закрытом состоянии и рабочее импульсное обратное напряжение — 0,8U В.
Постоянное напряжение изделий фототиристоры ТФ132-25 в закрытом состоянии и постоянное обратное напряжение — 0,6U В.
Критическая скорость нарастания напряжения в закрытом состоянии для группы:
— 0 — не нормируется, но не менее 1 В/мкс;
— 1 — не менее 20 В/мкс;
— 2 — не менее 50 В/мкс;
— 3 — не менее 100 В/мкс;
— 4 — не менее 200 В/мкс;
— 5 — не менее 320 В/мкс;
— 6 — не менее 500 В/мкс.
Повторяющийся импульсный ток в закрытом состоянии — не более 3,2 мА.
Средний ток в открытом состоянии при температуре +70° С — не более 25 А.
Фактический максимально допустимый средний ток в открытом состоянии — 28 A.
Максимально допустимый действующий ток в открытом состоянии — 39 А.
Импульсное напряжение в открытом состоянии при токе 78 А — не более 2,2 В.
Пороговое напряжение ТФ132-25 в открытом состоянии — не более 1,1 B.
Динамическое сопротивление в открытом состоянии — не более 9,5 мОм.
Критическая скорость нарастания напряжения в закрытом состоянии — от 20 В/мкс до 500 В/мкс.
Повторяющийся импульсный обратный ток — не более 6,2 мА.
Растягивающая сила для вывода катода — 20±2 Н.
Крутящий момент для вывода анода — 3,2±0,3 Н·м.
Отпирающая постоянная мощность — не более 10 мВт.
Критическая скорость нарастания тока в открытом состоянии — от 20 А/мкс до 100 А/мкс.
Габаритные размеры — не более 30×14×6,2 мм.
Масса тиристора ТФ132-25 — не более 20 г.
Климатическое исполнение ТФ132-25 — У3.
