Модуль для Power Bank
Модуль MINI Power BANK — изображение 2
Модуль MINI Power BANK — изображение 3

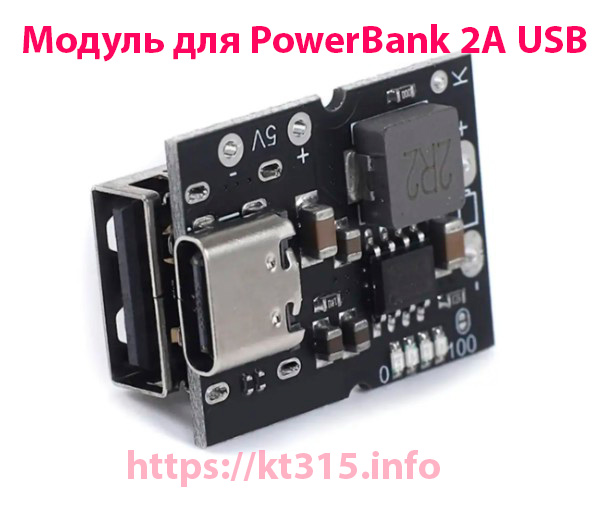

Модуль MINI Power BANK

55,00 грн.

Модуль MINI Power BANK

Модуль сочетает в себе зарядное устройство для Li-Ion аккумуляторов и повышающий преобразователь +5В. Входное напряжение +4,5…5,5В подается через разьем USB type-C. Аккумулятор подключается к контактам «+» и «-» . Максимальный ток заряда 2А. Максимальный ток нагрузки 2А. Максимальное напряжение заряда 4,2В (4,35В устанавливается перемычкой). Выходной разъем USB type-A не припаян. Светодиодная индикация заряда ( 25%, 50%, 75%, 100%). Для включения платы необходимо замкнуть контакты «K» и «-«. Модуль выполнен на микросхеме SM5308.
• Входное напряжение, В 5 ~ 5.5
• Выходное напряжение, В 5 ~ 5.15
• Зарядный ток, А 2.4 ± 5%
• Выходной ток, А 2
• Габаритные размеры, мм 22 * 18
• Масса, г 5

Категории: ,

Модуль MINI Power BANK

Модуль MINI Power BANK с TYPE-C представляет собой зарядное устройство для литиевого аккумулятора и повышающий преобразователь напряжения постоянного тока. На базе данного модуля можно собрать портативный PowerBANK со светодиодной индикацией. Также модуль можно использовать в качестве обычного зарядного устройства для литиево-ионных аккумуляторов.
На плате модуля расположены TYPE-C и USB-A разъемы. Входное напряжение подаётся на TYPE-C разъем. Соответственно выходное напряжение подаётся на разъем USB-A. Также на плате для подключения нагрузки есть два контакта, обозначенные “+ 5V -”. Значение выходного напряжения составляет 5 В. Ток заряда составляет 2,4 А. КПД (коэффициент полезного действия) модуля составляет до 92,5%. Отличительной особенностью данного модуля является поддержка одновременного заряда и разряда.
На плате модуля имеется 4 светодиода, которые сигнализирует о состоянии заряда – 0-25-50-100%.
Аккумуляторы подключаются с помощью 2 выводов.
Назначения выводов модуля:
+:положительная клемма аккумуляторов
-: отрицательная клемма аккумуляторов
USB:выходное напряжение 5 В (2 А)
TYPE-C:входное напряжение 5 В (2 А)
