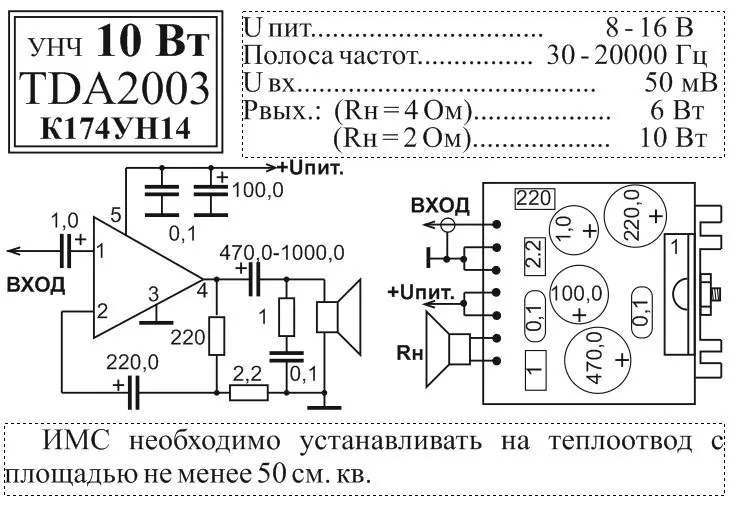

УНЧ моно 10 Вт TDA2003
Напряжение питания — 8 – 16 В
Максимальная выходная мощность — 20 Вт
Диапазон частот (не уже) — 32 — 20.000 Гц
Номинальное входное напряжение — 50 мВ
Pвых (Rн=4 Ом) …. 6 Вт
Pвых (Rн=2 Ом) …. 10 Вт
Микросхема TDA2003 хорошо зарекомендовала себя в качестве маломощного усилителя звука, а также в качестве усилителя в автомобильных радиоприемниках. Выходная мощность усилителя не велика и составляет 6Вт на нагрузку 4Ом при 10% нелинейных искажениях. На базе TDA2003 можно собрать портативные колонки или колонки для персонального компьютера.
Напряжение питания микросхемы должно быть в диапазоне от 8В до 18В постоянного тока. Ток потребления усилителя достигает 3,5А. Усилитель может работать на нагрузку 2Ом, тогда выходная мощность увеличивается до 10Вт.
Микросхема TDA2003 имеет пять выводов и нумерация её выводов следующая:
