УНЧ 100 Вт TDA7294 +NE5532

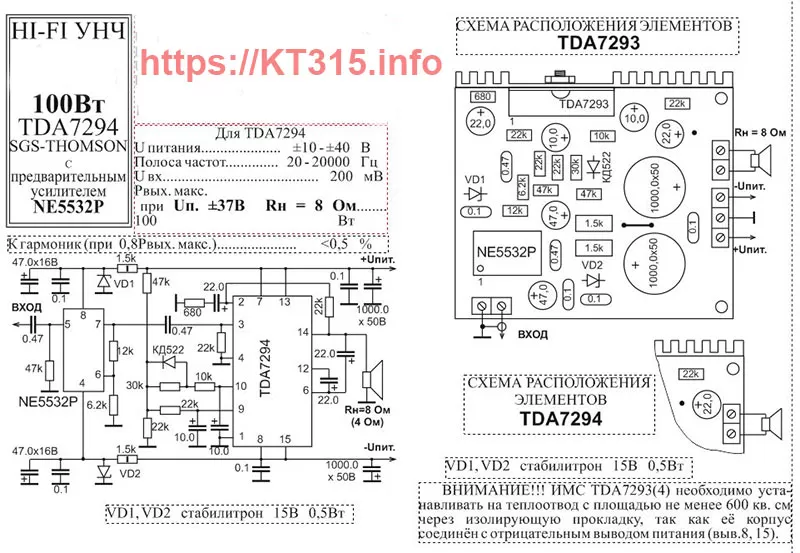

УНЧ 100 Вт TDA7294 с предварительным усилителем на NE5532
Uп= +- (10-40)В, двухполярное
Pвых=100 Вт, при Rн=8 Ом
U вх=200 мВ
Кол-во каналов в УНЧ 100 Вт TDA7294: 1 моно
Схема включения и описание микросхемы TDA7294, даташит (datasheet), внешний вид и структурная схема интегрального усилителя НЧ.
В микросхеме предусмотрена защита выходного каскада от короткого замыкания, термозащита (переключение усилителя при перегреве при чрезмерных нагрузках на пониженную мощность), защита от скачков напряжения, режим отключения (Standby), режим включения/отключения входного сигнала (Mute), а также защита от «щелчка» при включении/выключении.
Технические характеристики
- Большой диапазон питающих напряжений – +/-40V;
- Большая выходная мощность – до 100Ватт;
- Функции Standby+Mute;
- Низкий THD;
- Низкий уровень шумов;
- Защита от короткого замыкания;
- Термозащита.
