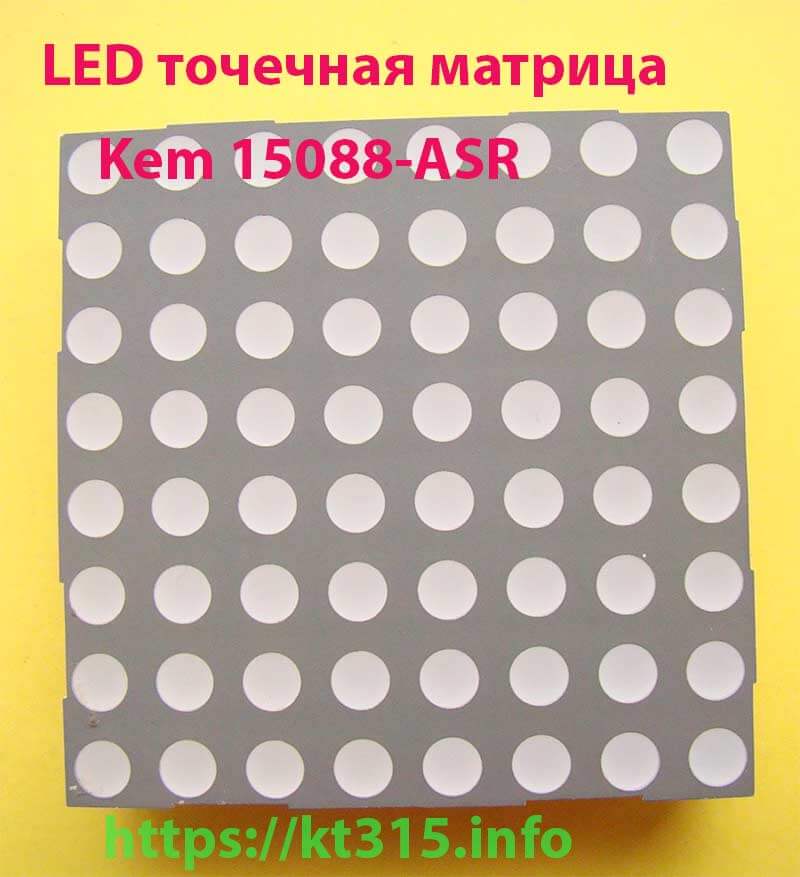

Светодиодная точечная матрица Kem 15088-ASR

Светодиодная точечная матрица Kem 15088-ASR

340,00 грн.

Светодиодная точечная матрица Kem 15088-ASR

представляет собой матричный дисплей формата 8×8 с красным свечением и схемой подключения с общим катодом.
Используется в устройствах отображения информации, где требуется показать цифры, буквы или простые символы.
Основные характеристики
• Тип: Светодиодная точечная матрица 8×8 (64 светодиода)
• Цвет свечения: Ярко-красный
• Подключение: Общий катод. В этой конфигурации катоды светодиодов внутри каждой строки или столбца соединены вместе, и для их активации на аноды подается положительное напряжение
• Размер точки (диаметр светодиода): Приблизительно 3.7 мм
• Габаритный размер модуля: Типичные размеры для данной серии составляют около 37×37 мм или 38×38 мм
• Напряжение питания (прямое): Обычно 1.8 — 2.4 В на светодиод
• Ток потребления (прямой): Стандартно 20 мА на сегмент (светодиод)

Категория:

Светодиодная точечная матрица Kem 15088-ASR

Применение и управление
Данная матрица используется для отображения букв, символов, текста и простой графики. Для управления таким дисплеем обычно применяются специализированные микросхемы-драйверы, такие как MAX7219 или 74HC595N, которые упрощают адресацию отдельных светодиодов и реализуют метод динамической индикации.
Матрица имеет выводы для строк и столбцов, которые подключаются к драйверу или напрямую к микроконтроллеру (с использованием токоограничивающих резисторов) для управления каждым пикселем индивидуально.
