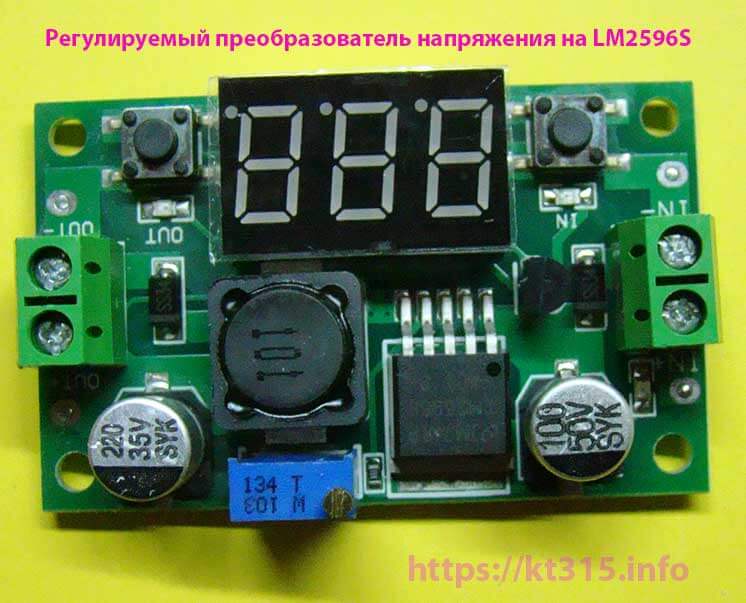

Регулируемый преобразователь напряжения на LM2596S с вольтметром

Регулируемый преобразователь напряжения на LM2596S с вольтметром

Понижающий преобразователь постоянного напряжения на микросхеме LM2596S со встроенным вольтметром, позволяющим с высокой точностью измерять значение выставленного выходного напряжения. Для обеспечения высокой точности измерения предусмотрен режим калибровки вольтметра. Достижимая точность измерения напряжения ± 0.05В в диапазоне от 0В до 40В. Калибровку рекомендуется проводить при выходном напряжении 4,5В и выше.
Модуль требует что бы входное напряжение было больше выходного не менее чем на 1,5В. Индикатор на модуле отображает значение выходного напряжения.

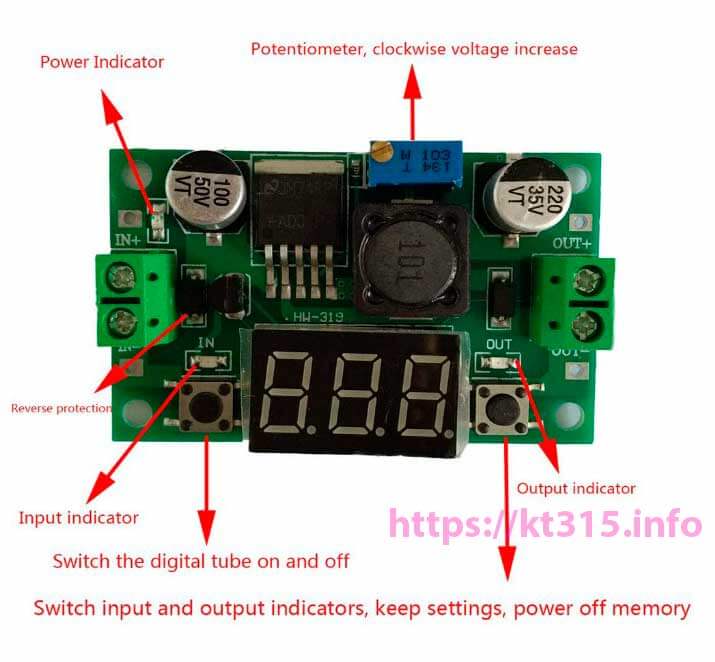

Режим калибровки включается при длительно нажатой кнопке переключения индикации напряжения вход/выход (правая кнопка).
Технические характеристики:
• Микросхема преобразователя: LM2596S
• Входное напряжение: 4.0-40 В (DC)
• Минимальная разница напряжений (вход/выход): 1.5 В
• Выходное напряжение: 1.25-37 В
• Макс. выходной ток: 3.0 A
• Номинальный ток: 2.0 А
• Выходная мощность: 15 Вт (20 Вт при дополнительном охлаждении)
• КПД: не менее 88%
• Защита от переполюсовки: да
• Размер: 66x36x12 мм
• Вес: 22 г
