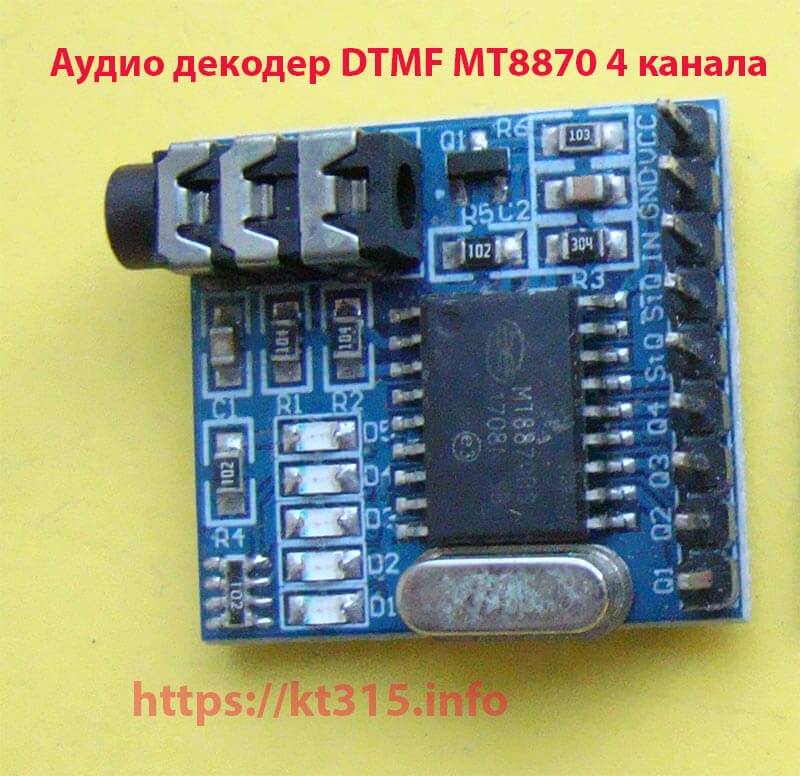

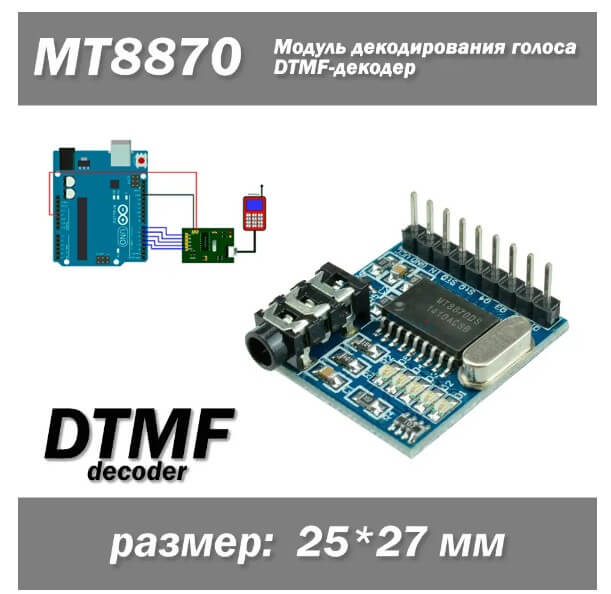

Аудио декодер DTMF MT8870 4 канала
Модуль DTMF MT8870 позволяет декодировать тональные сигналы (DTMF) телефона и выставлять соответствующие уровни на одном из 4 каналов. Модуль можно подключить к телефону (в том числе мобильному), настроить его на автоответ и позвонив на этот телефон, нажимать кнопки телефона устанавливать выводы в 0 или 1. Если на выводы подключить модуль реле, то можно удаленно по телефону включать/выключать нагрузку.
Для удобства каждый канал снабжен светодиодом, который отображает его статус (высокий или низкий на нем уровень).

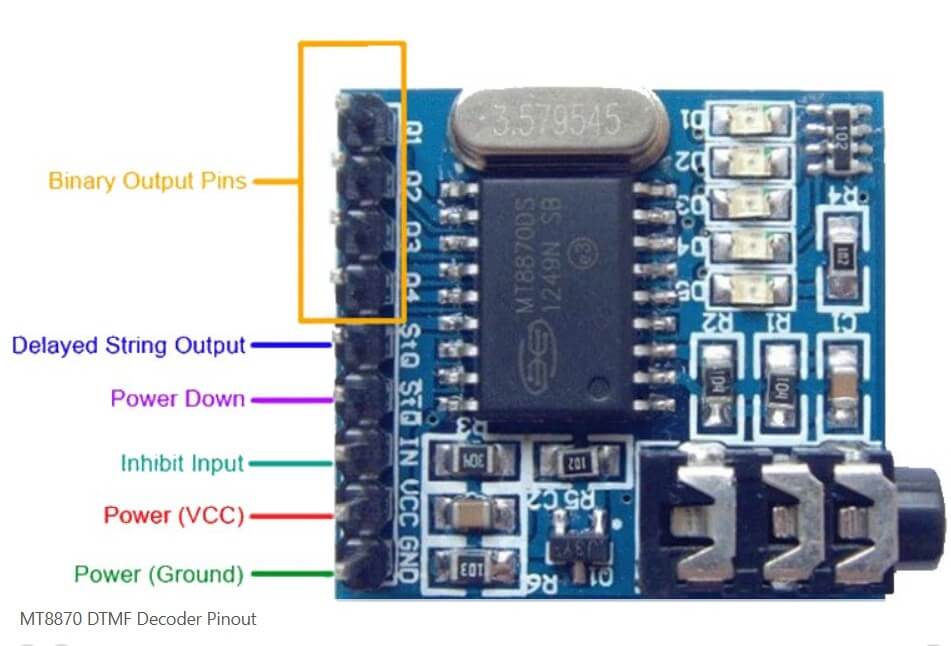

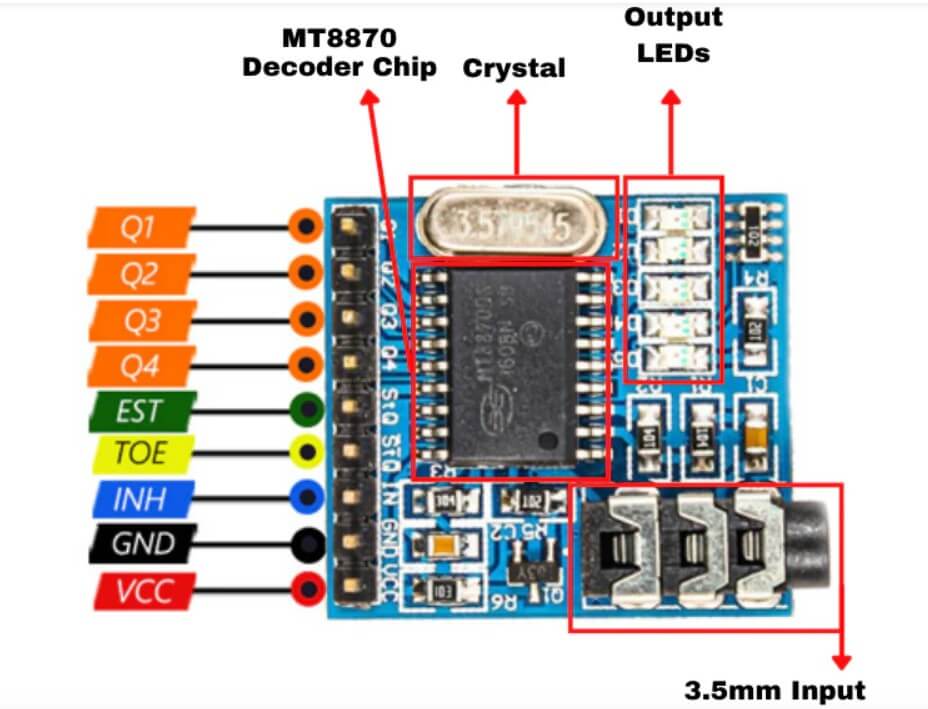

Выводы модуля:
• Q1-Q4 — Выходы декодера по каналам 1-4 соответственно
• StQ — Выход стробирования выходных сигналов
• -StQ — Инверсный выход стробирования выходных сигналов
• IN — Аналоговый вход декодера
• GND — Общий вывод
• VCC — Вход напряжения питания
Характеристики:
• Декодер: MT8870
• Количество каналов декодирования: 4
• Напряжение питания: 5В
• Размеры: 26х24мм
MT8870 DTMF Модуль декодирования голоса, DTMF-декодер
MT8870 DTMF аудио декодер модуль декодирования речи голосовой модуль. Модуль можно подключить к телефону (в том числе мобильному), настроить его на автоответ и позвонив на этот телефон, Вы сможете управлять модулем удаленно с кнопок телефона. DTMF декодер собран на чипе MT8870. На плате имеются пять светодиодов, для удобства проверки состояния выходов
Модуль декодера DTMF (двухтональный многочастотный) на базе микросхемы MT8870 широко используется для управления роботами с помощью мобильного телефона, а также в различных проектах домашней автоматизации, где требуется ввод данных с клавиатуры мобильного телефона. Этот модуль работает как тональный декодер, используя свой 3,5-мм аудиоразъем для получения входного аудиосигнала. Он широко используется для функций голосового набора и записи телефонных разговоров как с мобильных, так и со стационарных телефонов.
Modul’ dekodera DTMF

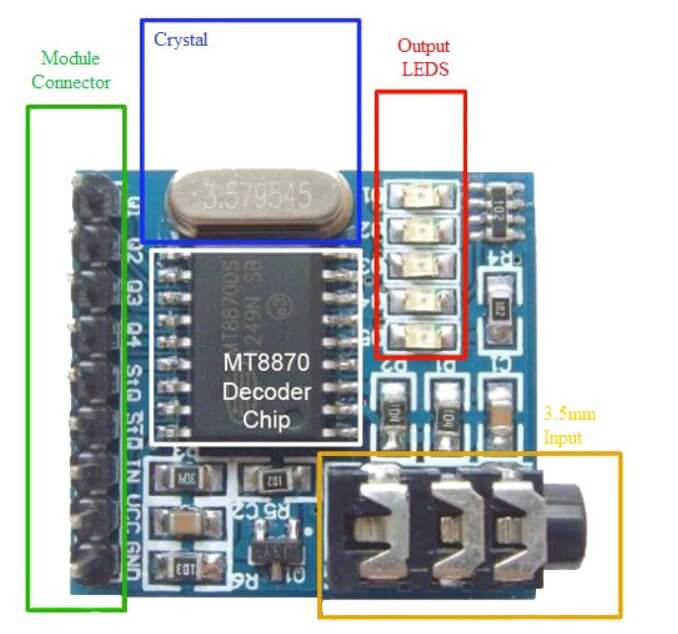

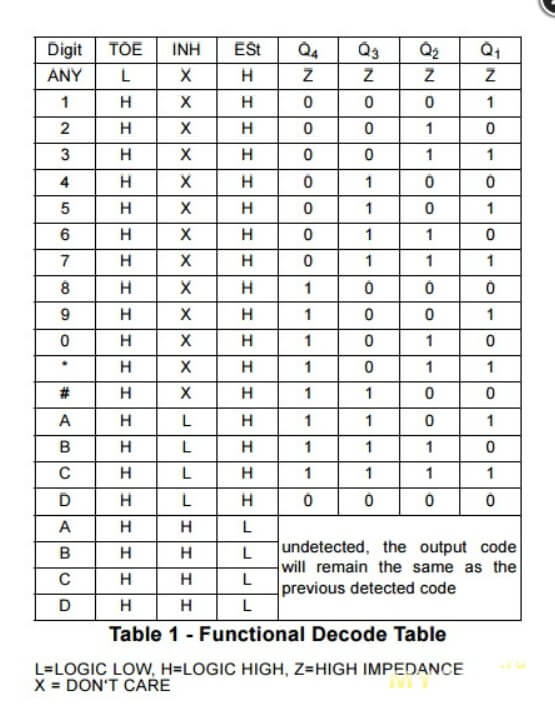

DTMF-сигналы обычно встречаются в устройствах с тональной клавиатурой, таких как мобильные телефоны или телефонные клавиатуры. При нажатии на кнопку набора номера генерируется комбинация двух отдельных синусоидальных волн, представляющая собой уникальный частотный сигнал, который может быть декодирован и выведен в двоичном виде. Модуль DTMF на базе MT8870 делает то же самое. Нажатую кнопку легко определить по двоичному выводу. Он может выдавать двоичный вывод, получая тональный сигнал от цифр от 0 до 9, букв от A до D, символов * и #. Важные компоненты модуля DTMF MT8870 отмечены ниже.
Двоичные выходные цифры доступны на выходных контактах Q1–Q4. В этом модуле имеются встроенные светодиоды, которые могут быть очень полезны для определения состояния выходного сигнала двоичных контактов.
Модуль DTMF имеет 3,5-мм аудиовход, который легко подключается к мобильному телефону с помощью 3,5-мм аудиоразъема. Он очень полезен для добавления двухтонального многочастотного декодирования в любые проекты на основе микроконтроллеров.
