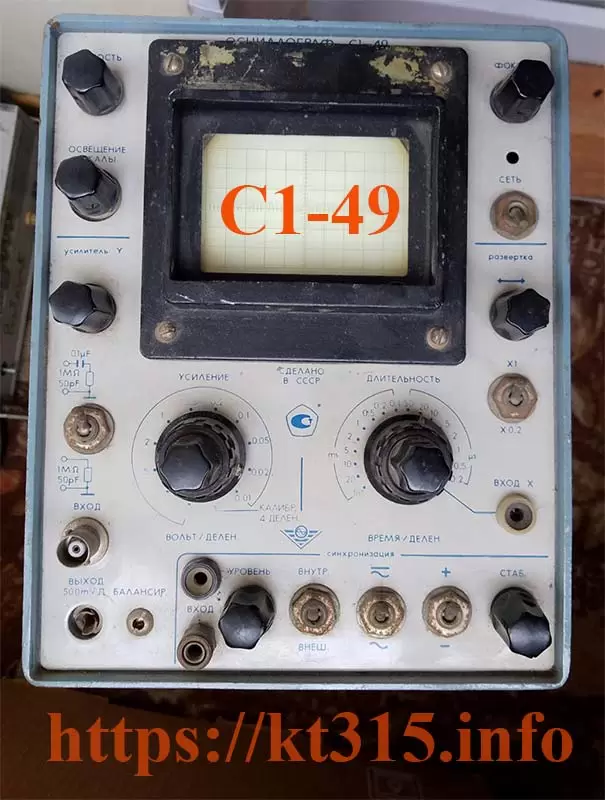

Осциллограф С1-49
С1-49 осциллограф универсальный предназначен для исследования формы электрических сигналов
Полоса пропускания тракта вертикального отклонения при неравномерности частотной характеристики в полосе частот не более 3 дБ — от 0 до 5,5 МГц.
Полоса пропускания тракта горизонтального отклонения — от 0 до 2 МГц.
Максимальная величина напряжения исследуемого сигнала С1-49
— на входе тракта вертикального отклонения — не более 120 В;
— на входе делителя 1:10 — не более 300 В.
Питание прибора С1-49:
— напряжением — от 109,25 В до 120,75 В; от 198 В до 242 В; от 209 В до 231 В;
— частотой — от 50 Гц до 60 Гц; от 388 Гц до 428 Гц;
Мощность потребляемая — не более 38 В·А.
Осциллограф С1-49 также питается от источников постоянного тока напряжением — от 21,6 В до 26,4 В.
Ток потребляемый от источника постоянного тока при напряжении 24 В — не более 0,9 А.
Габаритные размеры — 170×223×445 мм.
Масса — не более 8,5 кг.
