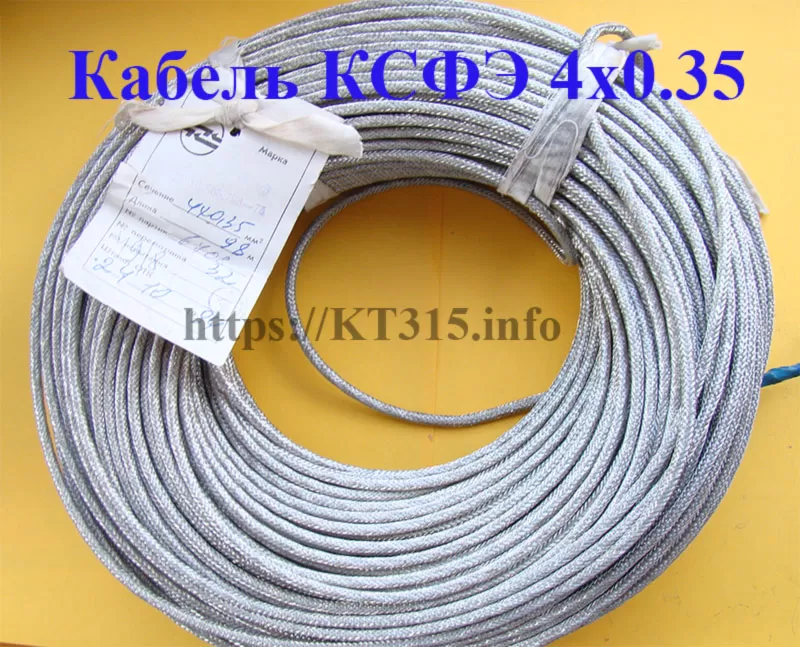

Кабель КСФЭ 4х0.35

Расшифровка кабеля КСФЭ 4х0.35:
К – Кабель
С – Токопроводящая жила – скрученная из медных посеребренных проволок
Ф – Изоляция из стеклянных нитей и пленок фторопласта
Э – Экран из медных луженых проволок
4 – количество жил
0,35 – сечение жил
Элементы конструкции кабеля КСФЭ 4х0.35:
1. Токопроводящая жила – скрученная из медных посеребренных проволок;
2. Изоляция из стеклянных нитей и пленок фторопласта;
3. Обмотка из фторопластовых пленок;
4. Экран из медных луженых проволок.
Область применения кабеля КСФЭ 4х0,35:
кабеля КСФЭ 4х0,35 предназначены для подвижного и фиксированного монтажа внутриблочных, межблочных, внутриприборных и межприборных соединений в электронных и электрических устройствах на номинальное переменное напряжение 380 В частотой 5 кГц и постоянное напряжение 550 В.
Условия эксплуатации и монтажа кабеля КСФЭ 4х0,35:
Кабели выдерживают не менее 150 циклов изгибов на угол ±90°С (в нормальных климатических условиях и радиусе изгиба, равном 5 наружным диаметрам кабеля).
Кабели стойки к воздействию синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с амплитудой ускорения до 400 м/с2, механическому удару одиночного действия с пиковым ударным ускорением до 10000 м/с2 длительностью действия ударного ускорения 0,1-2,0 мс, механическим ударам многократного действия с пиковым ударным ускорением до 1500 м/с2 длительностью действия ударного ускорения 1-5 мс, линейного ускорения до 5000 м/с2 и акустическим шумам в диапазоне частот 50-10000 Гц при уровне звукового давления до 170 дБ.
Кабели устойчивы к воздействию пониженного атмосферного давления до 666 Па при температуре до 250°C в течение 3 часов или одноразовое воздействие температуры 400°С в течение 3 часов, или одноразовое воздействие температуры 450°С в течение 15 минут без дальнейшего использования кабелей.
Кабели стойки к воздействию статической и динамической пыли (песка), соляного (морского) тумана, минерального масла, бензина, плесневых грибов.
Кабели не распространяют горение.
При нагреве кабелей свыше 250°С, а также сжигании отходов кабелей выделяются токсичные газы
Влажность воздуха при 35 °C – 98 %.
Импульсное напряжение – 900 В
Испытательное переменное напряжение частотой 50 Гц, 5 мин. – 1,75 кВ
Максимальная рабочая температура жилы – 250°С
Рабочее переменное напряжение частотой 10 кГц – 380 В
Рабочее постоянное напряжение – 550 В
Строительную длину устанавливают при заказе.
Температура окружающей среды, верхний предел – плюс 250 °C.
Температура окружающей среды, нижний предел – минус 60 °C.
Электрическое сопротивление изоляции, не менее – 100000 МОм*км.
Минимальная наработка кабелей – 1000 часов.95%-ый ресурс – 5000 часов.
Срок эксплуатации кабеля КСФЭ 4х0,35 не менее 20 лет при соблюдении требований по эксплуатации, транспортированию и хранению.
