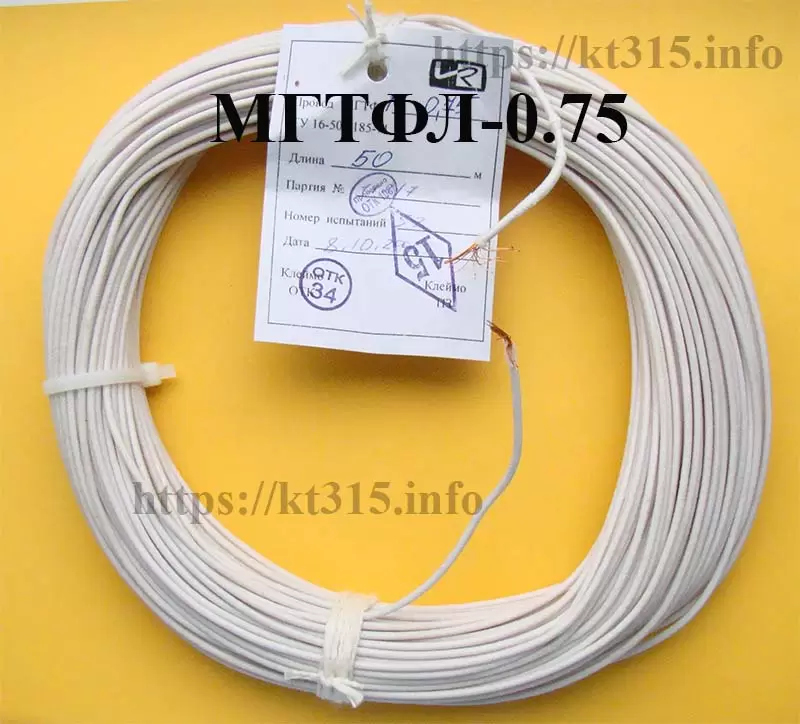

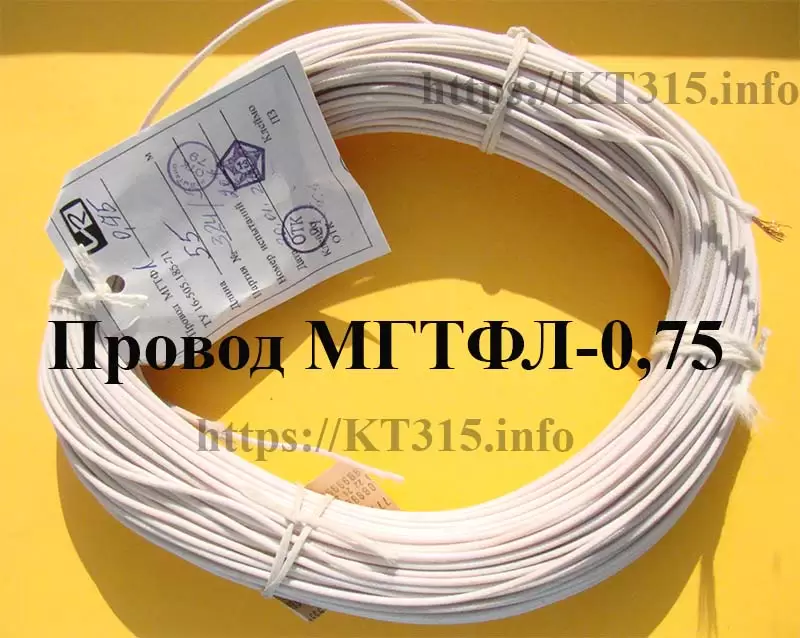

Провод МГТФЛ-0.75
Провод МГТФЛ-0.75 применяют для внутриблочного размещения в электрических или электронных приборов с напряжением переменного тока до 250 Вольт и частотой 5000 Герц или 350 Вольт постоянного. Проводник сделан из медных проволок с изоляцией из фторопласта. Оболочка состоит из лавсановых нитей, покрытых лаком.
Элементы конструкции кабеля МГТФЛ:
Жила — многопроволочная из мягкой медной луженой проволоки. Изоляция — из фторопластовых пленок. Оплетка — из шелка лавсан, лакированная.
Расшифровка провода МГТФЛ: М — монтажный,
Г — гибкий,
Т — теплостойкий,
Ф — изолятор из фторопласта,
Л — лавсановые лакированные нити.
Внешний диаметр: 1,6 мм
Сечение: 0.23 мм * 19 =0,75 мм2
Технические характеристики кабеля МГТФЛ:
Провода устойчивы к воздействию пониженного атмосферного давления до 0,67 кПа и повышенного атмосферного давления до 295 кПа. Влажность воздуха при 25°С — 98%.Импульсное напряжение — 700В.Испытательное переменное напряжение частотой 50 Гц, 5 мин. — 1.5 кВ. Максимальная рабочая температура жилы — +250°С. Рабочее переменное напряжение частотой 5 кГц — 250В.Рабочее постоянное напряжение — 350В. Строительную длину устанавливают при заказе.Температура окружающей среды, верхний предел — +250°C.Температура окружающей среды, нижний предел — -60°C.Электрическое сопротивление изоляции — не менее 100000 МОм*км.Минимальная наработка проводов — 3000 часов. Минимальный срок сохраняемости проводов — 20 лет.Минимальный срок службы — 20 лет.95%-ый ресурс — 5000 часов.
Нормативный документ: ТУ16-505.185-71
