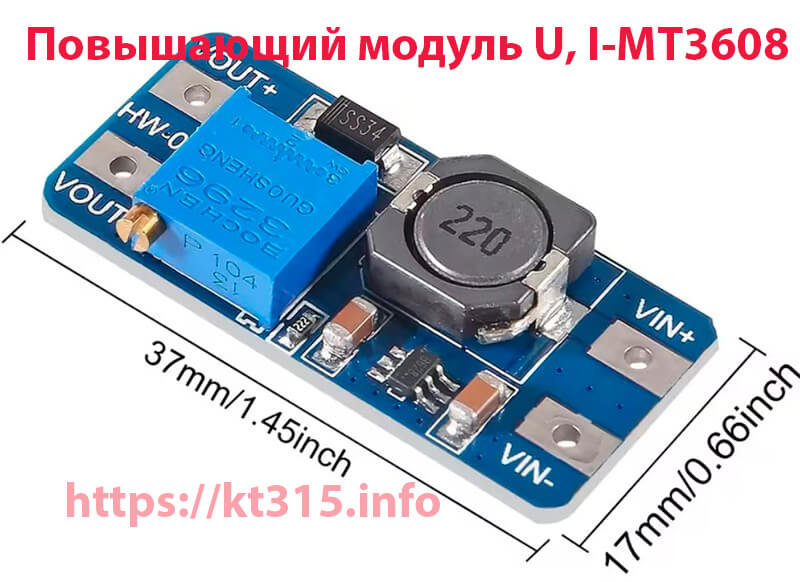

Повышающий модуль напряжения и тока-МТ3608
Импульсный DC-DC повышающий преобразователь на MT3608,
вх. 2-24В,
вых. 5-28В,
Iмакс.вых. 2А,
КПД 93
Этот модуль предназначен для изменения значения выходного напряжения. Благодаря своим компактным размерам, его можно использовать в портативных устройствах. Модуль можно использовать в качестве лабораторного блока питания, различных источников питания, питания электронных устройств, зарядного устройства и т.д. Также преобразователь напряжения можно использовать как зарядное устройство для аккумуляторов.
Преобразователь построен на основе микросхемы MT3608, подстроечного резистора и прочих вспомогательных компонентов. Микросхема имеет 6 выводов и выполнена в корпусе «SOT23-6». Главным достоинство данного преобразователя является работа от 2 В напряжения постоянного тока. Выходная сила тока преобразователя напряжения составляет 2 А, а коэффициент полезного действия (КПД) до 93%. В микросхеме не предусмотрена защита ок короткого замыкания, но имеется защита от перегрева, при которой плата отключает входное напряжение. Регулировка выходного напряжения осуществляется с помощью подстроечного резистора

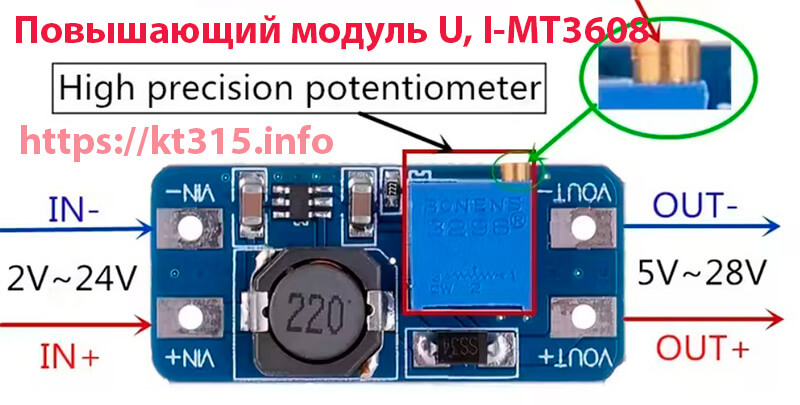

Подключается источник питания к 2 контактам с помощью пайки. На плате имеется 4 вывода:
IN+: входное напряжение 2- 24 В
IN-: «земля»
OUT+: выходное напряжение 5 — 28 В
OUT-: «земля»
При подключении внешнего источника питания необходимо помнить, что значение входного напряжения должно быть ниже выходного напряжения. При первом включении преобразователя напряжения, для изменения выходного напряжения необходимо сделать большое количество оборотов (от 10 до 20 оборотов).
Подается питание от внешнего источника питания. Диапазон входного напряжения постоянного тока преобразователя составляет от 2 до 24 В, а выходного напряжения от 5 до 28 В.
При первом включении напряжение на выходе обычно устанавливается на уровне входного. Для начала регулировки, вращайте движок подстроечного резистора 4-5 оборотов против часовой стрелки.
