Преобразователь USB в TTL UART

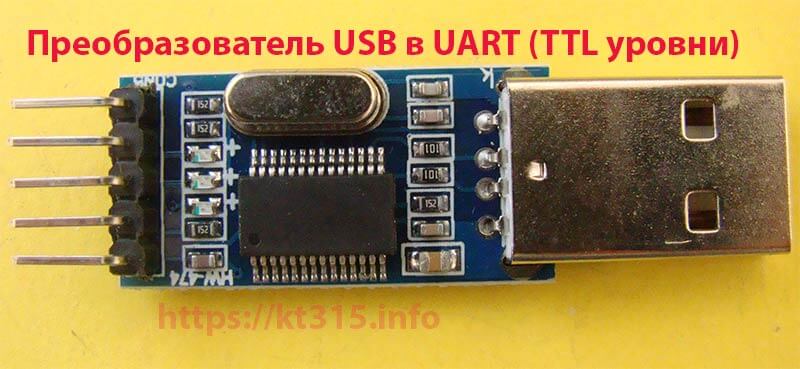

USB-TTL преобразователь — выполнен на микросхеме PL2303, служит для подключения микроконтроллеров к ПК, через порт UART.
Микросхема PL2303, создает на ПК виртуальный COM-порт. Конвертер используется для программирования микросхем и микроконтроллеров, поддерживающих уровни сигналов TTL (0 – 5В). Применяется для прошивки различных устройств на микроконтроллерах.
USB PL2303 — RS232 TTL конвертер имеет два интерфейса для подключения к компьютеру и для подключения программируемых устройств:
для подключения устройства к компьютеру используется стандартный USB интерфейс;

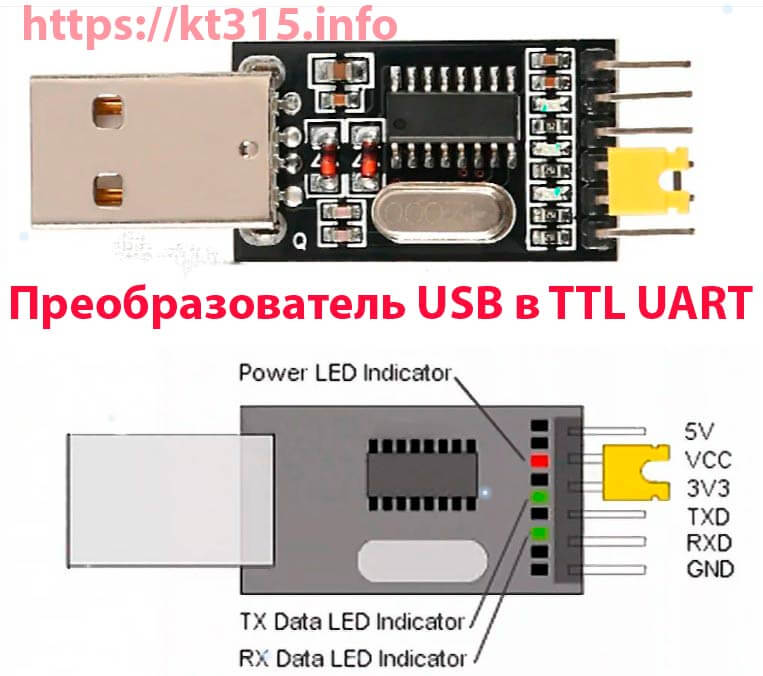

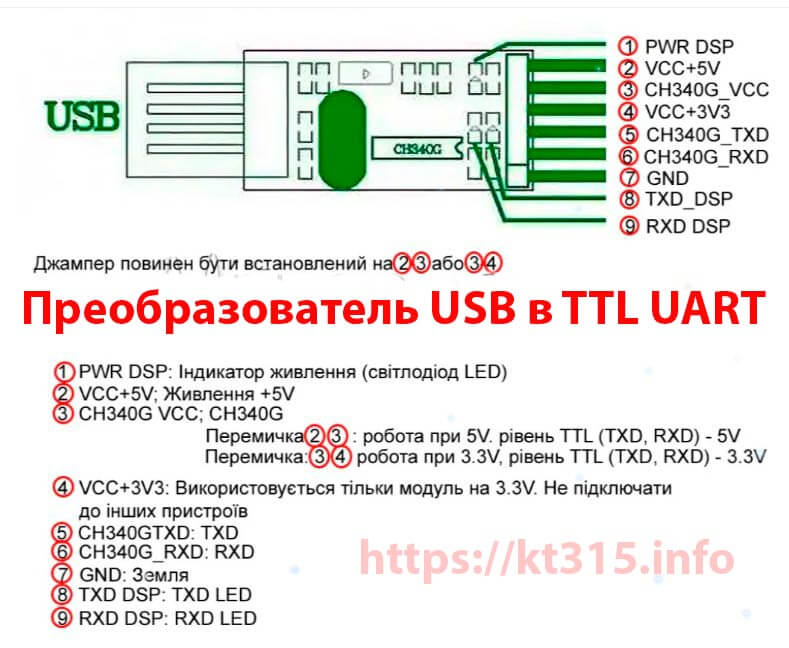

для подключения программируемых устройств используется 5-ти контактный штыревой интерфейс. Обозначение контактов: 3.3V – питание устройств с уровнем сигнала TTL 3.3В; 5.0V — питание устройств с уровнем сигнала TTL 5В; RXD – прием данных; TXD – передача данных; GND – общий контакт.
Питание конвертера осуществляется от USB порта компьютера напряжением в 5В.
Характеристики:
Конвертер USB в TTL;
Конвертер собран на чипе: PL-2303HX;
Напряжение питания: 5В (от USB порта компьютера);
Интерфейс подключения к компьютеру: USB 2.0;
Поддержка уровней сигналов TTL: 3,3 и 5В;
Светодиодная индикация;
Рабочая температура -40…+85°C;

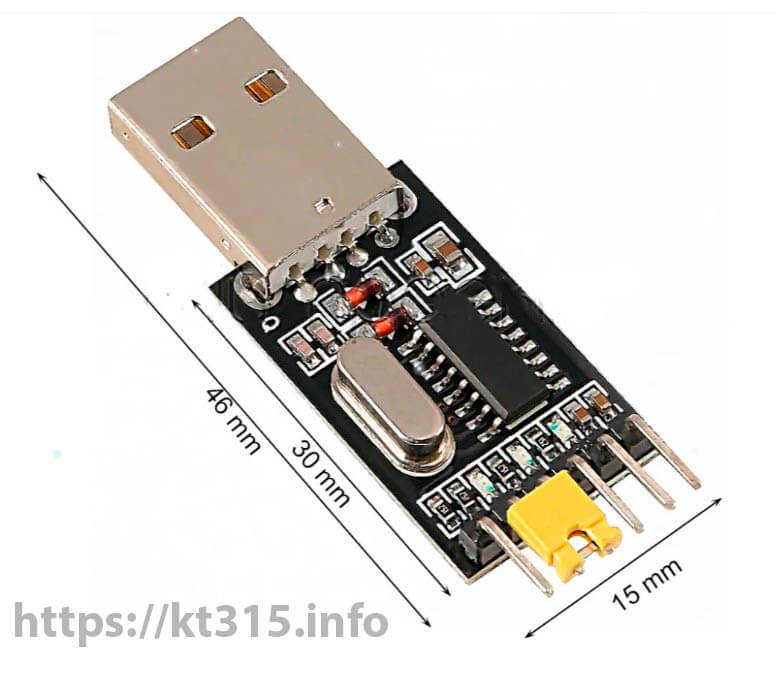

Размеры: 50,7 х 15,2 х 7,6 мм;
