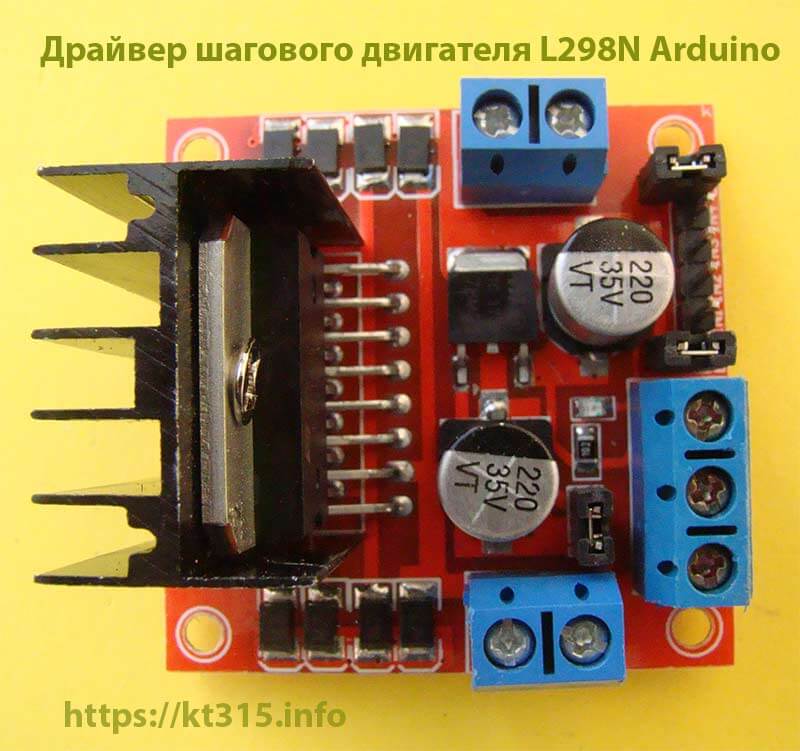

Драйвер шагового двигателя L298N Arduino

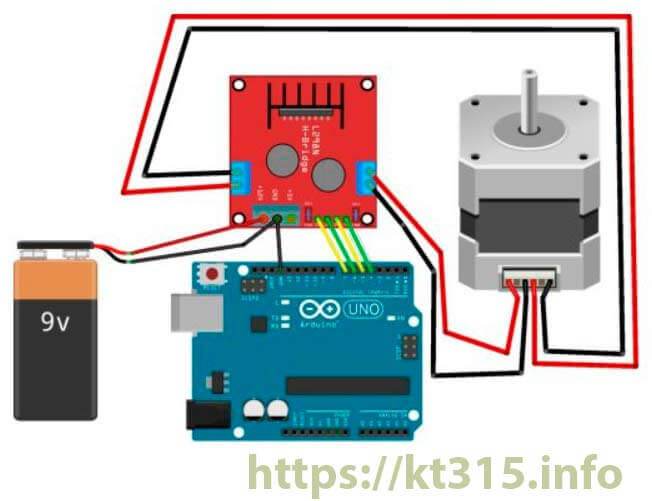

Драйвер двигателей на базе чипа L298, может управлять двумя моторами или одним шаговым двуфазным двигателем. Поддерживает работу с управляющим микроконтроллером с напряжением уровней 3.3В. Управляющее питание для моторов VMS: 5~35В, сила тока 2А на мост.

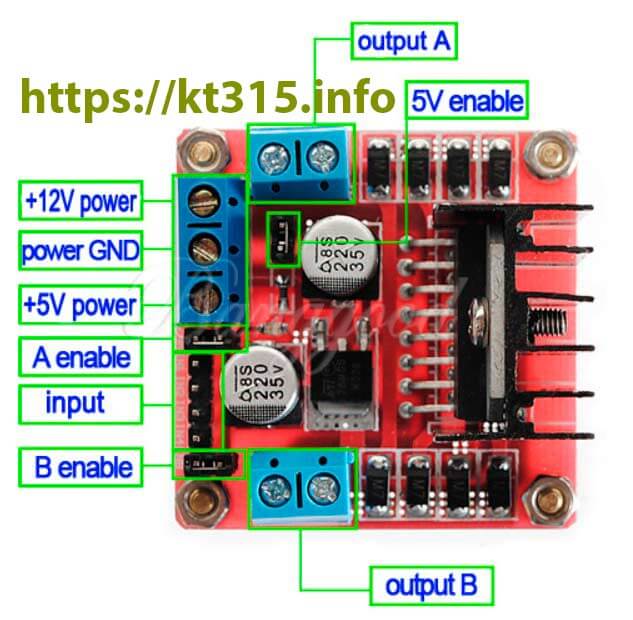

Перемычка «5V enable» служит для выбора источника питания чипа L298: на модуле установлен стабилизатор питания, который обрезает входное напряжение до +5В и подает его на чип, но если входное напряжение выше 12В стабилизатор будет сильно греться, поэтому, при использовании моторов с напряжением выше 12В необходимо снять перемычку «5V enable» (см. фото) и подать на вход «+5V power» питание 5В для чипа L298.
Если же питание моторов 12В и ниже, то перемычку нужно одеть, а с вывода «+5V power» можно снимать стабилизированное напряжение 5В для ваших нужд. Внимание! Не подавайте напряжение на вывод «+5V power» при установленной перемычке «5V enable». На вход «12V power» можно подавать напряжение от 5 до 35В.
Характеристики:
• драйвер собран на микросхеме L298N
• напряжение питания встроенной логики: 5В
• потребляемый ток встроенной логики: 0 – 36мА
• напряжение питания драйвера: 5 – 35В (максимальное 46В)
• рабочий ток драйвера: 2А (пиковый ток 3А)
• максимальное потребление энергии: 25 Вт
• рабочая температура: -20°С – +135°С
• габариты: 43,5 х 43,2 х 29,4 мм
• вес: 26 г.

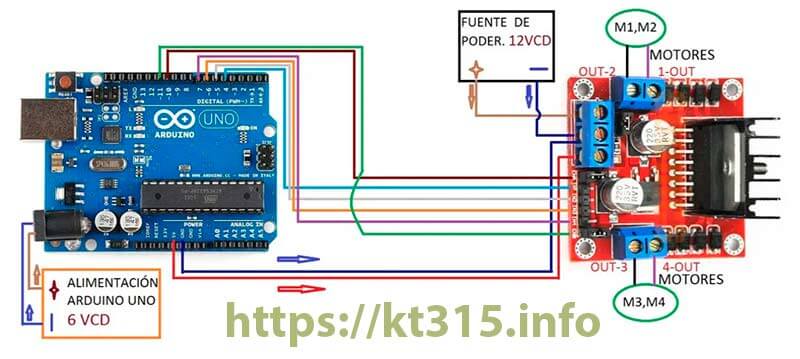

Назначение выводов:
• Vcc — подключение внешнего питания двигателей
• +5 — питание логики
• GND — общий
• IN1, IN2, IN3, IN4 — входы управления двигателями
• OUT1, OUT2 — выход первого двигателя
• OUT3, OUT4 — выход второго двигателя
