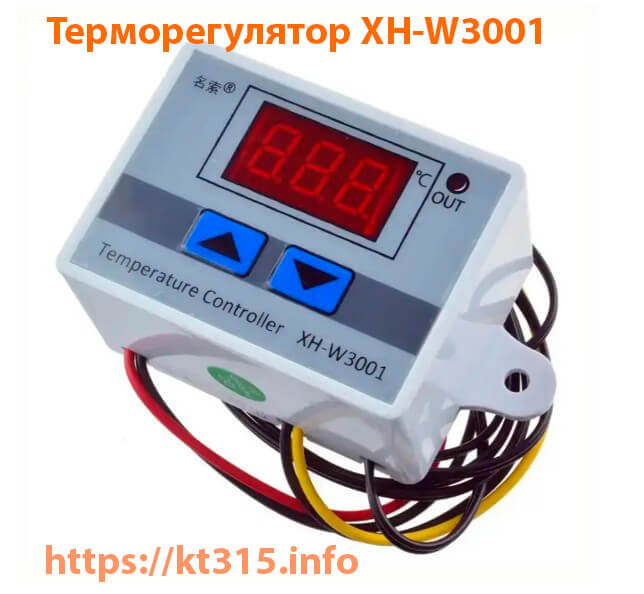

Терморегулятор XH-W3001
Используется для постоянного контроля и поддержания температурных показателей.
Цифровой LED-дисплей удобен для просмотра информации и настройки температурного режима. Терморегулятор работает в диапазоне от -50°С до +110°С.

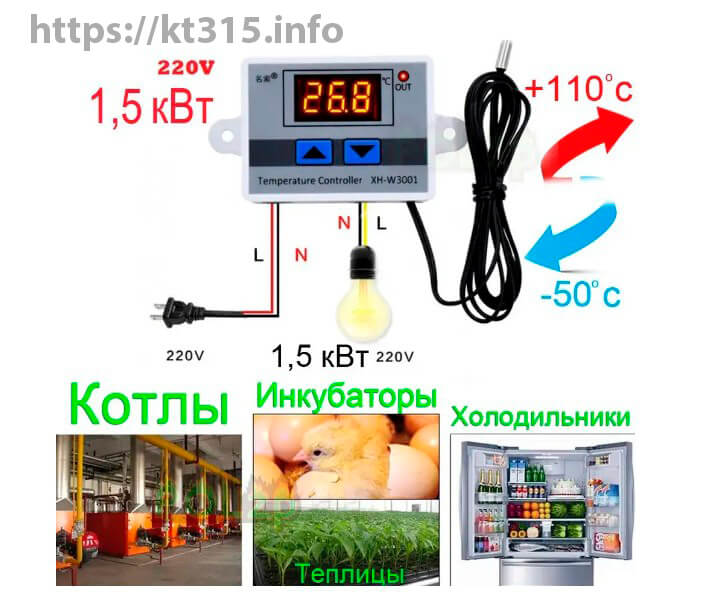

XH-W3001 – отличное и простое решение для решения вопроса регулировки температуры в желаемой среде. Регулятор может работать как в режиме нагрева, так и в режиме охлаждения. Прост в монтаже и настройке, удобный монтаж. Для подключения необходимо только подать питание 220В и подключить к выводам терморегулятора соответствующее устройство для обогрева (охлаждения), которым будет управлять терморегулятор.
• Модель XH W3001 достаточно компактна. Длина устройства составляет всего 6, а высота – 4,5 см. При ширине чуть более 3 см.
• Все внесенные изменения температурного режима сохраняются в энергонезависимой памяти и сохраняются, даже если устройство выключено.
• В модуле используется общий термистор 10K NTC.
• Для работы терморегулятора необходимо подать питание 220 Вольт.
• Реле терморегулятора коммутирует перегрузку с напряжением до 250 В, ток до 6 (мощность-1500 Вт).
Общие указания:
Цифровой двухпороговый, двухрежимный, питание 220V регулятор температуры XH-W3001 предназначен для поддержания необходимой температуры воздуха в инкубаторах, теплицах, террариумах, системах отопления, для управления температурой теплых полов, бассейнов, морозильных камер, системы для не замерзания водоков. д.
Терморегулятор управляется микроконтроллером STM8S003F3P6, который анализирует измеренную цифровым датчиком температуру, сравнивает ее с заданным значением, учитывает заданный режим работы, и на основании этих данных включает и отключает нагрузку. Коммутация осуществляется электромагнитным реле.
Терморегулятор ― контактный (в терморегуляторе применения релейный силовой элемент). Терморегулятор двухпороговый ― верхний и нижний пороги возможность задания верхнего значения (порога) температуры включения (отключения) и нижнего значения (порога) температуры включения (отключения).
Для подключения терморегулятора к сети 220 Вольт в устройстве имеется импульсный преобразователь, с помощью которого устройство может работать прямо от сети переменного тока 220 В.
Настройка терморегулятора:
Терморегулятор оснащен двумя кнопками управления для настройки параметров, работающих в двух режимах: нагрев и охлаждение.
Режим нагрева:
• Чтобы задать температуру включения (нижний порог включения) необходимо на несколько секунд зажать левую клавишу, после чего двумя кнопками можно выставить необходимое значение температуры.
• Чтобы задать температуру отключения (верхний порог отключения), необходимо на несколько секунд нажать правую клавишу, после чего двумя кнопками можно выставить необходимое значение температуры.
Режим охлаждения:
• Чтобы задать температуру включения (верхний порог включения) необходимо на несколько секунд зажать левую клавишу, после чего двумя кнопками можно выставить необходимое значение температуры.
• Чтобы задать температуру отключения (нижний порог отключения), необходимо на несколько секунд нажать правую клавишу, после чего двумя кнопками можно выставить необходимое значение температуры.
Для подтверждения выбора ничего давить не нужно – выбор будет после нескольких секунд в режиме покоя.
Одновременное нажатие и удержание обеих кнопок до появления на индикаторе значения «888» — возврат к заводским настройкам.
Интересная особенность – скорость обновления показаний температуры зависит от скорости изменения температуры. При быстрых изменениях температуры индикатор обновляет показания 3 раза в секунду, при медленных изменениях — примерно в 10 раз медленнее, т.е. происходит цифровая фильтрация результата для повышения стабильности показаний.
Технические характеристики:
• Диапазон температуры: — 50°C…+110°C;
• Рабочая температура датчика: -20°C – +75℃;
• Точность регулировки температуры: ±0.1℃;
• Минимальный гистерезис: 0.1°C;
• Напряжение: AC 220 В;
• Датчик температуры: водонепроницаемый термистор NTC10K/B3950 0,5%, Ø4 мм длина 20 мм;
• Длина провода датчика температуры: 1 м;
• Точность измерения температуры: ±0.2℃;
• Выход: контакты реле, 220 до 6 А (макс. до 10 А (2 кВт));
• Размер: 60(Д) x 45(Ш) х 31(В) мм;
• Цвет дисплея: красный;
• Тип дисплея: цифровой;
• Общий вес: 150 гр.
