Цифровой термометр
Данный модуль представляет собой цифровой термометр. Измеритель обладает выносным, водонепроницаемым датчиком температуры B3950-10K. Длина провода датчика составляет 1 м. Данный термометр можно использовать для измерения текущей температуры в инкубаторах, аквариумах, квартире, системах охлаждения (нагрева) и т.д.

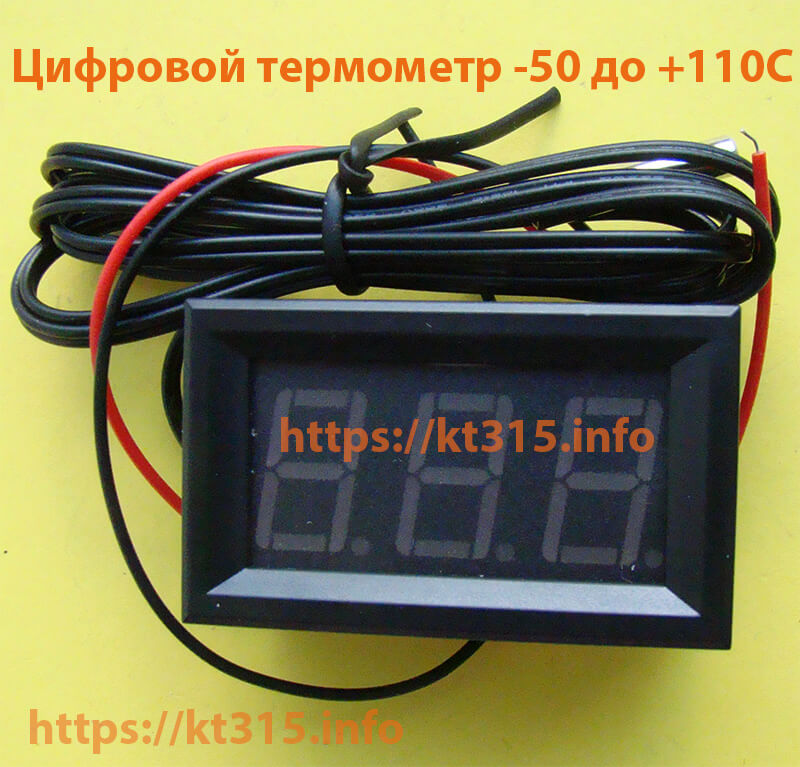

LED термометр обладает черным корпусом. Термометр состоит из семисегментного индикатора, управляющей микросхемы и прочих вспомогательных компонентов. С помощью индикатора визуализируются значения текущей температуры окружающей среды выносного датчика, а благодаря встроенной микросхемы происходит преобразование сигналов датчика для вывода на дисплей показателей. Цвет дисплея термометра синий. Данный термометр обладает достаточно широким диапазоном измерения температуры, который составляет от -50 до +110 °C. Точность измерения устройства составляет 0,1 °C, а частота обновления показателей 200 мс.
Также одной из особенностей данного цифрового термометра является наличие защиты от переполюсовки.

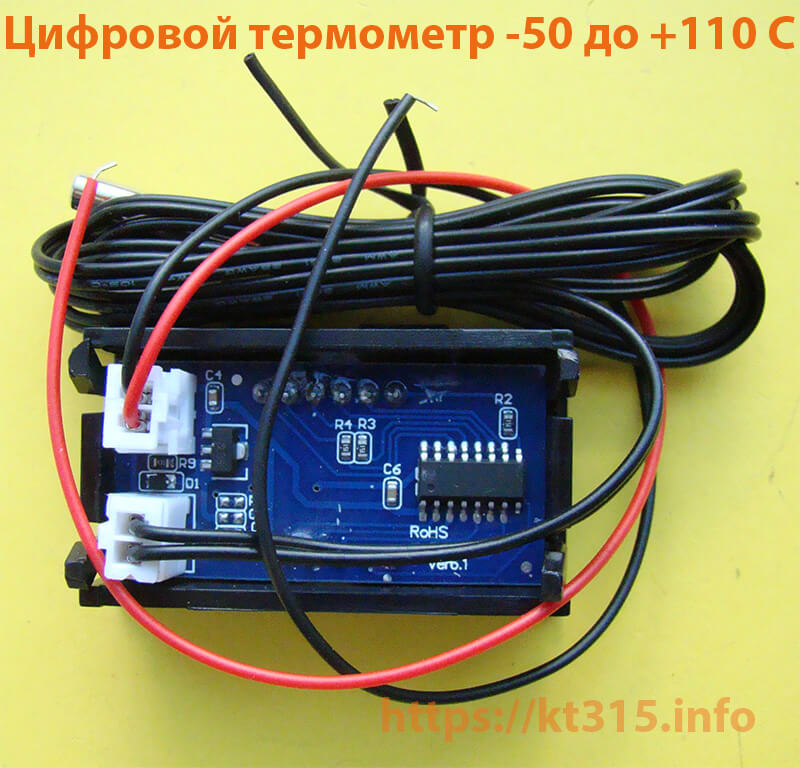

Подключается выносной датчик температуры B3950-10K с помощью разъема J1, а источник питания с помощью 2 выносных проводов. Назначения выводов питания:
Красный провод: напряжение питания 5-12 В
Черный провод: «земля»
Перед включением термометра рекомендуется подключить выносной датчик температуры.
Питается термометр от внешнего источника питания. Напряжение питания устройства составляет 12 В.
При правильном подключении питания устройства, термометр начнет светиться.
В комплект к термометру входит выносной датчик температуры B3950-10K.
Технические характеристики цифрового термометра:
Датчик температуры B3950-10K
Напряжение питания, В 12
Диапазон измеряемых температур, -50… +110С
Точность измерений, °С 0,1
Частота обновления, мс 200
Потребляемый ток, мА 18
Длина провода датчика, 1 м

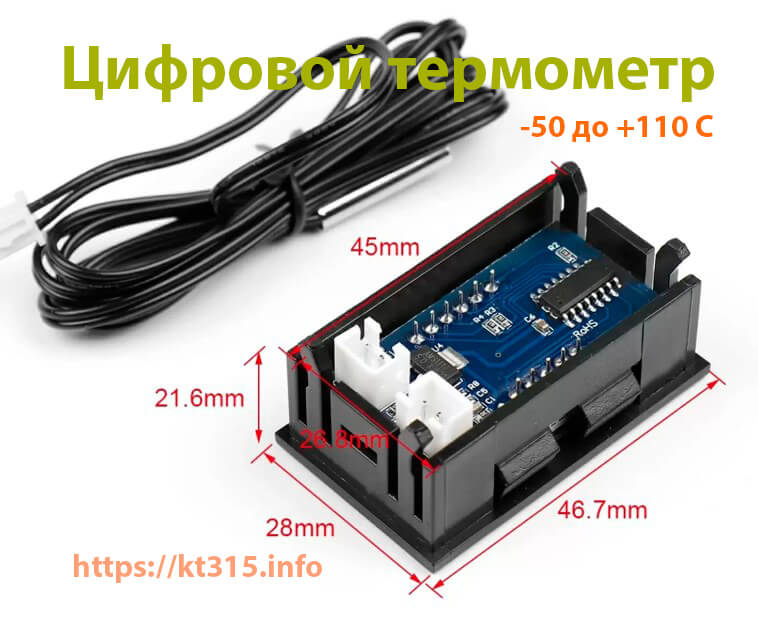

Размеры датчика, 48 х 29 х23 мм
